LMP7716 雙路精密、17 MHz、低噪聲、CMOS 輸入放大器

描述

LMP7715 /LMP7716 /LMP7716Q是具有高增益帶寬產品的單和雙低噪聲，低失調，CMOS輸入，軌到軌輸出精密放大器。 LMP7715 /LMP7716 /LMP7716Q是LMP精密放大器系列的一部分，是各種儀器應用的理想選擇。

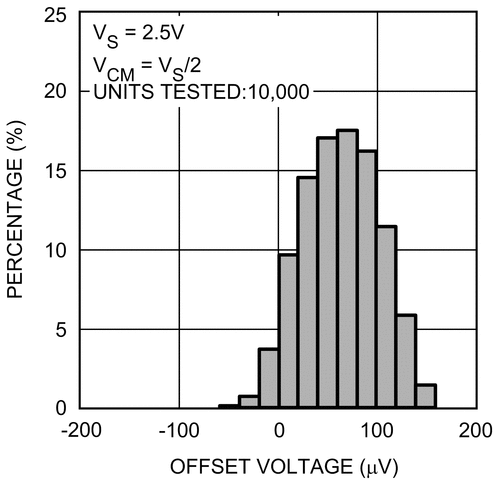

利用CMOS輸入級，LMP7715 /LMP7716 /LMP7716Q實現100的輸入偏置電流fA，輸入?yún)⒖茧妷涸肼暈?.8 nV /√ Hz ，輸入失調電壓小于±150μV。這些特性使LMP7715 /LMP7716 /LMP7716Q成為精密應用的最佳選擇。

LMP7715僅消耗1.15 mA的電源電流，提供17 MHz的高增益帶寬積，可在高閉環增益下實現精確放大。

LMP7715 /LMP7716 /LMP7716Q的電源電壓范圍為1.8V至5.5V，是低電源電壓要求的便攜式低功耗應用的理想選擇。

LMP7715 /LMP7716 /LMP7716Q采用TI先進的VIP50工藝技術制造。 LMP7715采用5引腳SOT-23封裝，LMP7716 /LMP7716Q采用8引腳VSSOP封裝。

LMP7716Q集成了針對汽車市場的增強型制造和支持流程，包括缺陷檢測方法。可靠性鑒定符合AEC-Q100標準中定義的要求和溫度等級。

所有商標均為其各自所有者的財產。

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

LMP7716	LMP2012	LMP7702	LMP7712	LMP7716-Q1
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
1.8 ? ?	2.7 ? ?	2.7 ? ?	1.8 ? ?	1.8 ? ?
5.5 ? ?	5 ? ?	12 ? ?	5.5 ? ?	5.5 ? ?
17 ? ?	3 ? ?	2.5 ? ?	17 ? ?	17 ? ?
9.5 ? ?	4 ? ?	1 ? ?	9.5 ? ?	9.5 ? ?
In to V- Out ? ?	In to V- Out ? ?	In Out ? ?	In to V- Out ? ?	In to V- Out ? ?
0.15 ? ?	0.025 ? ?	0.22 ? ?	0.15 ? ?	0.15 ? ?
1.75 ? ?	0.015 ? ?	1 ? ?	1.75 ? ?	1.75 ? ?
1.3 ? ?	0.93 ? ?	0.75 ? ?	1.3 ? ?	1.3 ? ?
5.8 ? ?	35 ? ?	9 ? ?	5.8 ? ?	5.8 ? ?
100 ? ?	130 ? ?	130 ? ?	100 ? ?	100 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
VSSOP ? ?	SOIC VSSOP ? ?	SOIC VSSOP ? ?	VSSOP ? ?	VSSOP ? ?
8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
1 ? ?	4 ? ?	1 ? ?	1 ? ?	1 ? ?
21 ? ?	15 ? ?	66 ? ?	23 ? ?	21 ? ?
N/A ? ?	Zero Drift ? ?	N/A ? ?	Shutdown ? ?	N/A ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
