LMH6618 單路 130 MHz、1.25 mA RRIO 運算放大器

數據： LMH6618 Single/LMH6619 Dual 130 MHz, 1.25 mA RRIO Operational Amplifiers 數據表

描述

LMH6618（單通道，帶有關機）和LMH6619（雙通道）是130 MHz軌到軌輸入和輸出放大器，易于使用廣泛的應用需要高速，低電源電流，低噪聲，并能夠驅動復雜的ADC和視頻負載。工作電壓范圍為2.7V至11V，電源電流通常為每通道1.25 mA（5V）。 LMH6618和LMH6619是PowerWise系列的成員，具有出色的功率 - 性能比。

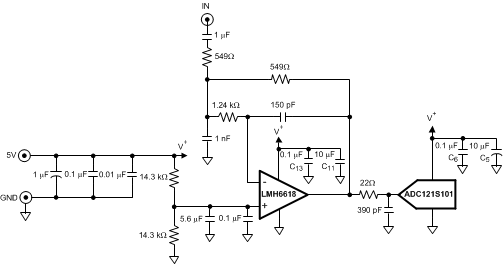

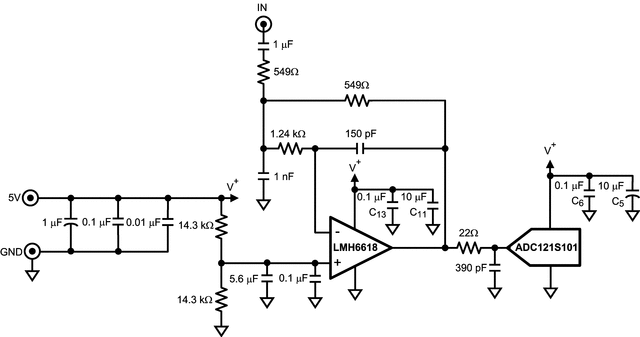

放大器的電壓反饋設計拓撲結構提供平衡輸入和高開環增益，易于使用，應用精度高例如有源濾波器設計。偏移電壓通常為0.1 mV，建立時間為0.01％為120 ns，與100 kHz時的100 dBc SFDR相結合，使該器件適合用作流行的8位，10位，12位和14位輸入緩沖器。位大型采樣ADC。

輸入共模范圍超出電源軌200 mV。在具有接地端接150Ω負載的單5V電源上，輸出擺幅接地軌的37 mV以內，而中軌端接1kΩ負載將擺動至任一軌的77 mV，提供真正的單電源供電和最大信號動態低功率軌道上的范圍。放大器輸出將輸出和吸收35 mA電流，并驅動高達30 pF的負載，無需外部補償。

LMH6618具有低電平有效禁用引腳，可將電源電流降至72μA，并提供節省空間的6引腳SOT封裝。 LMH6619采用8引腳SOIC封裝。 LMH6618和LMH6619的工業溫度范圍為-40°C至+ 125°C。

特性

V _S = 5V，R _L =1kΩ，T _A = 25°C且
A _V = +1，除非另有說明。
工作電壓范圍2.7V至11V
每通道電源電流1.25 mA
小信號帶寬130 MHz

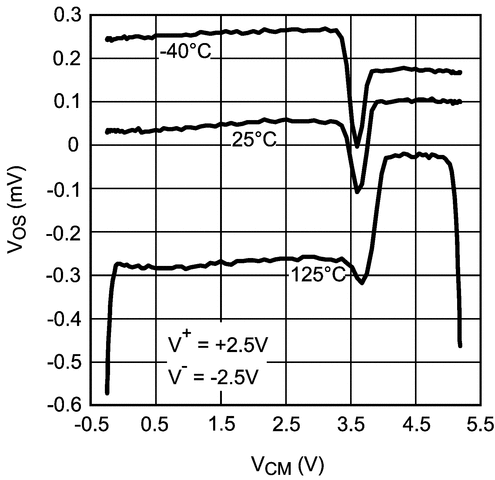

輸入失調電壓（25°C時限制）±0.75 mV
擺率55 V /μs
穩定時間為0.1％90 ns
穩定時間為0.01％120 ns
SFDR（f = 100 kHz，A _{V < /sub> = + 1，V _OUT = 2 V _PP）100 dBc}
0.1 dB帶寬（A _V = +2）15 MHz
低電壓噪聲10 nV /√Hz
工業溫度等級-40°C至+ 125°C
導軌至-Rail輸入和輸出

參數與其它產品相比?高速運算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

LMH6618
Bipolar Voltage FB ? ?
1 ? ?
2.7 ? ?
11 ? ?
140 ? ?
1 ? ?
57 ? ?
10 ? ?
10 ? ?
1.35 ? ?
0.75 ? ?
In Out ? ?
Shutdown ? ?
Catalog ? ?
-40 to 125 ? ?
SOT-23-THIN ? ?
6SOT-23-THIN: 8 mm2: 2.8 x 2.9(SOT-23-THIN) ? ?
96 ? ?
2400000 ? ?
0.8 ? ?
140 ? ?
35 ? ?
75 ? ?
75 ? ?
1 ? ?
