OPA567 軌至軌 I/O 2A 功率放大器

數據： Rail-to-Rail I/O, 2A Power Amplifier 數據表

描述

OPA567是一款低成本，高電流運算放大器，設計用于在低壓電源下工作時驅動各種負載。它采用單電源或雙電源供電，具有設計靈活性，輸入和輸出具有軌到軌擺幅。輸出擺幅在供電軌的300mV范圍內，輸出電流為2A。較小的負載允許輸出擺幅更接近導軌。

OPA567的單位增益穩定，易于使用，并且沒有某些功率放大器中出現的相位反轉問題。在輸出軌附近的電壓擺動時保持高性能。

OPA567通過外部電阻提供精確的用戶選擇電流限制，或通過數模轉換器（DAC）進行數字調節。

可以使用Enable引腳獨立禁用OPA567的輸出，從而節省功耗并保護負載。

提供兩個標志。電流限制標志I _FLAG，警告電流限制條件。 T _FLAG是一個熱標志，可以警告熱過應力。 T _FLAG引腳可以連接到使能引腳，以提供熱關斷解決方案。

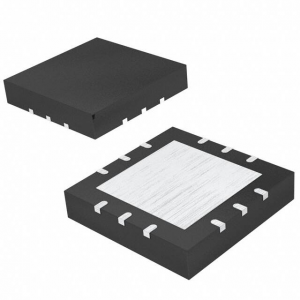

OPA567采用纖巧的5mm x 5mm四方扁平封裝無引線（QFN）封裝并具有外露導熱墊，可增強散熱和電氣特性。它體積小，易于散熱。 OPA567的額定工作溫度范圍為-40°C至+ 85°C工業溫度范圍。

特性

高輸出電流：2A
輸出擺幅：150mV的Rails，I _O = 2A
熱保護
可調電流限制
兩個標志：電流限制和溫度警告
低電源電壓操作：2.7V至<5.5V
帶輸出禁用的關機功能
小功率電源
應用
- 熱電冷卻器驅動器
- 激光二極管泵驅動器
- 閥門，執行器驅動器
- SYNCHRO，伺服驅動器
- 傳感器激勵
- OP AMPS的通用直線電源增壓器

PowerPAD是德州儀器的商標。所有其他商標均為其各自所有者的財產。

參數 與其它產品相比?功率運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
Output Current (Typ) (mA)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Rail-to-Rail
Architecture
?

OPA567
1 ? ?
2.7 ? ?
5.5 ? ?
2200 ? ?
1.2 ? ?
1.2 ? ?
2 ? ?
1.3 ? ?
3.4 ? ?
Adj Current Limit Shutdown ? ?
Catalog ? ?
-55 to 125 ? ?
VQFN ? ?
12VQFN: 25 mm2: 5 x 5(VQFN) ? ?
10 ? ?
80 ? ?
In Out ? ?
FET ? ?
