LMP7717 88 MHz、精密、低噪聲、1.8V CMOS 輸入、解補償運算放大器

數據： LMP7717/18 88 MHz, Precision, Low Noise, 1.8V CMOS Input, Decompensated Op Amp 數據表

描述

LMP7717（單通道）和LMP7718（雙通道）低噪聲CMOS輸入運算放大器提供5.8 nV /√ Hz ，同時僅消耗1.15 mA（LMP7717）的靜態(tài)電流。 LMP7717 /LMP7718在增益為10時穩(wěn)定，增益帶寬（GBW）為88 MHz。 LMP7717 /LMP7718的電源電壓范圍為1.8V至5.5V，可采用單電源供電。 LMP7717 /LMP7718均具有軌到軌輸出級。這兩款放大器都是LMP精密放大器系列的一部分，是各種儀器應用的理想選擇。

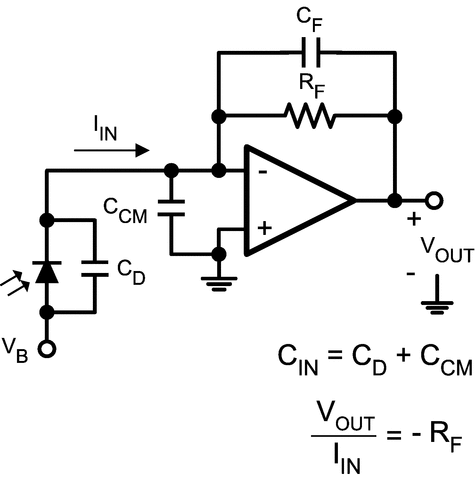

LMP7717系列在低電壓和低噪聲系統(tǒng)中提供最佳性能。 CMOS輸入級，典型輸入偏置電流在幾毫安培范圍內，輸入共模電壓范圍包括地，使LMP7717 /LMP7718成為需要高速的低功耗傳感器應用的理想選擇。 /p>

LMP7717 /LMP7718采用TI先進的VIP50工藝制造。 LMP7717采用5引腳SOT-23或8引腳SOIC封裝。 LMP7718采用8引腳SOIC或8引腳VSSOP封裝。

特性

（典型的5V電源，除非另有說明）
輸入失調電壓：±150μV（最大值）
輸入參考電壓噪聲：5.8 nV /√Hz
輸入偏置電流：100 fA
增益帶寬積：88 MHz
電源電壓范圍：1.8V至5.5V
每通道電源電流
- LMP7717：1.15 mA
- LMP7718：1.30 mA
軌到軌輸出擺幅
- @10kΩ負載：25 mV來自導軌
- @2kΩ負載：45 mV來自導軌
< /li>
確保2.5V和5.0V性能
總諧波失真：0.04％@ 1 kHz，600Ω
溫度范圍：-40°C至125°C < /li>

所有商標均為其各自所有者的財產。

參數與其它產品相比?高速運算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)

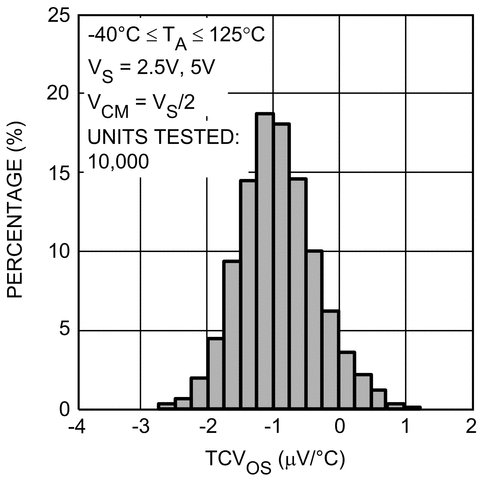

Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
?

LMP7717
CMOS Voltage FB ? ?
1 ? ?
1.8 ? ?
5.5 ? ?
8.8 ? ?
10 ? ?
28 ? ?
5.8 ? ?
5.8 ? ?
1.15 ? ?
0.15 ? ?
In to V- Out ? ?
Decompensated ? ?
Catalog ? ?
-40 to 125 ? ?
SOIC SOT-23 ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
100 ? ?
50 ? ?
1 ? ?
88 ? ?
21 ? ?
