LMV794 88 MHz、低噪聲、1.8V CMOS 輸入、解補償運算放大器

數據： LMV793/LMV794 88 MHz, Low Noise, 1.8V CMOS Input, Decompensated Op Amps 數據表

描述

LMV793（單通道）和LMV794（雙通道）CMOS輸入運算放大器提供5.8 nV /√的低輸入電壓噪聲密度 Hz ，同時僅消耗1.15 mA（LMV793）的靜態電流。 LMV793 /LMV794在增益為10時穩定，增益帶寬積（GBW）為88 MHz。 LMV793 /LMV794的電源電壓范圍為1.8V至5.5V，可采用單電源供電。 LMV793 /LMV794均具有軌到軌輸出級，能夠驅動600Ω負載，并提供高達60 mA的電流。

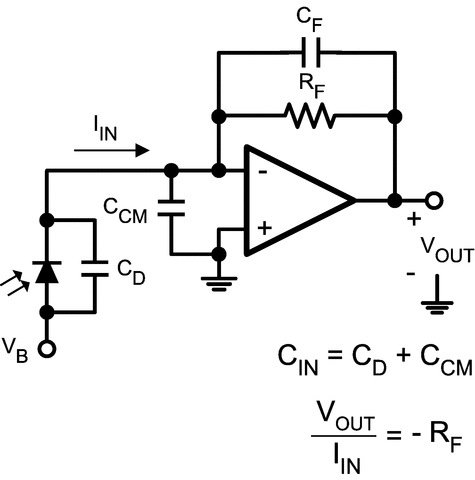

LMV793 /LMV794可在低電壓和低噪聲下提供最佳性能系統。 CMOS輸入級，典型輸入偏置電流在幾毫安培范圍內，輸入共模電壓范圍包括地，使LMV793 /LMV794成為需要高速的低功耗傳感器應用的理想選擇。 /p>

LMV793 /LMV794采用TI先進的VIP50工藝制造。 LMV793采用5引腳SOT23或8引腳SOIC封裝。 LMV794采用8引腳SOIC或8引腳VSSOP封裝。

特性

（典型的5V電源，除非另有說明）

輸入參考電壓噪聲5.8 nV /√ Hz
輸入偏置電流100 fA
增益帶寬積88 MHz

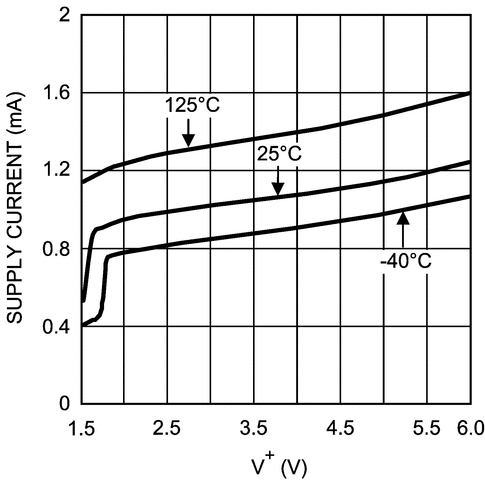

每通道電源電流
- LMV793 1.15 mA
- LMV794 1.30 mA
軌到軌輸出擺幅
- @10kΩ負載25 mV來自鐵路
- @2kΩ負載45 mV來自鐵路
確保2.5V和5.0V性能
總諧波失真0.04 ％@ 1 kHz，600Ω
溫度范圍-40°C至125°C

所有商標均為其各自所有者的財產。

參數與其它產品相比?高速運算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
?

LMV794
CMOS Voltage FB ? ?
2 ? ?
1.8 ? ?
5 ? ?
8.8 ? ?
10 ? ?
28 ? ?
5.8 ? ?
5.8 ? ?
1.3 ? ?
1.35 ? ?
In to V- Out ? ?
Decompensated ? ?
Catalog ? ?
-40 to 125 ? ?
SOIC VSSOP ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
100 ? ?
50 ? ?
1.8 ? ?
88 ? ?
21 ? ?
