OPA2376 精密、低噪聲、低靜態電流運算放大器

數據： OPAx376 Low-Noise, Low Quiescent Current, Precision Operational Amplifier e-trim Series 數據表

描述

OPA376系列代表了新一代帶有e-trim?的低噪聲運算放大器，具有出色的直流精度和交流性能。軌到軌輸入和輸出，低失調（25μV，最大值），低噪聲（7.5 nV /√ Hz ），靜態電流為950μA（最大）和5.5 MHz帶寬使該部件對各種精密和便攜式應用非常有吸引力。此外，該器件具有相當寬的電源范圍和出色的PSRR，因此對于直接從電池直接運行而無需調節的應用具有吸引力。

OPA376（單個版本）可用于 Micro SIZE SC70-5，SOT-23-5和SOIC-8封裝。 OPA2376（雙通道）采用DSBGA-8，VSSOP-8和SOIC-8封裝。 OPA4376（四通道）采用TSSOP-14封裝。所有版本的額定工作溫度范圍均為-40°C至+ 125°C。

特性

低噪音：7.5 nV /√ Hz 1 kHz
0.1 Hz至10 Hz噪聲：0.8μV_PP
靜態電流：760μA（典型值）
低偏移電壓：5μV （典型值）
增益帶寬積：5.5 MHz
軌到軌輸入和輸出
單電源供電
供應電壓：2.2 V至5.5 V
節省空間的封裝：
- SC70，SOT-23，DSBGA，VSSOP，TSSOP

參數與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA2376	OPA2333P	OPA2376-Q1	OPA2381	OPA376	OPA376-Q1	OPA4376
2 ? ?	2 ? ?	2 ? ?	2 ? ?	1 ? ?	1 ? ?	4 ? ?
2.2 ? ?	1.8 ? ?	2.2 ? ?	2.7 ? ?	2.2 ? ?	2.2 ? ?	2.2 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
5.5 ? ?	0.350 ? ?	5.5 ? ?	18 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
2 ? ?	0.16 ? ?	2 ? ?	12 ? ?	2 ? ?	2 ? ?	2 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?
0.025 ? ?	0.01 ? ?	0.025 ? ?	0.025 ? ?	0.025 ? ?	0.025 ? ?	0.025 ? ?
0.32 ? ?	0.02 ? ?	0.32 ? ?	0.03 ? ?	0.32 ? ?	0.32 ? ?	0.32 ? ?
0.76 ? ?	0.017 ? ?	0.76 ? ?	0.8 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?
7.5 ? ?	55 ? ?	7.5 ? ?	114 ? ?	7.5 ? ?	7.5 ? ?	7.5 ? ?
90 ? ?	130 ? ?	90 ? ?	110 ? ?	90 ? ?	90 ? ?	90 ? ?
Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
DSBGA SOIC VSSOP ? ?	WSON ? ?	SOIC VSSOP ? ?	SON VSSOP ? ?	SC70 SOIC SOT-23 ? ?	SOT-23 ? ?	TSSOP ? ?
See datasheet (DSBGA) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	See datasheet (WSON) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	See datasheet (SON) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	5SC70: 4 mm2: 2.1 x 2(SC70) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
10 ? ?	200 ? ?	10 ? ?	50 ? ?	10 ? ?	10 ? ?	10 ? ?
30 ? ?	5 ? ?	30 ? ?	10 ? ?	30 ? ?	30 ? ?	30 ? ?
EMI Hardened Small Size ? ?	EMI Hardened Small Size Zero Drift ? ?	EMI Hardened ? ?	Small Size ? ?	Small Size EMI Hardened ? ?	EMI Hardened ? ?	EMI Hardened ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	FET ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?

方框圖 (1)

技術文檔

數據手冊（1）

OPAx376 Low-Noise, Low Quiescent Current, Precision Operational Amplifier e-trim Series 數據表

元器件購買 OPA2376 相關庫存

精密放大器

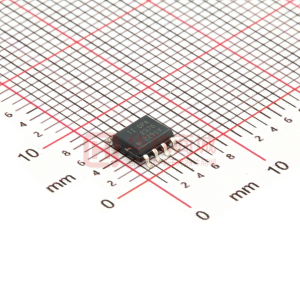

型號：OPA2376AIDR 封裝：SOIC8_150MIL

品牌：TI 描述：雙路、精密、低噪聲、低靜態電流運算放大器 SOIC8_150MIL 5.5MHz

金額：￥2.98320
去購買
精密放大器

型號：OPA2376AIDGKR 封裝：VSSOP8_3X3MM

品牌：TI 描述：雙路、精密、低噪聲、低靜態電流運算放大器 5.5MHz 7.5nV/√Hz

金額：￥4.51000
去購買
精密放大器

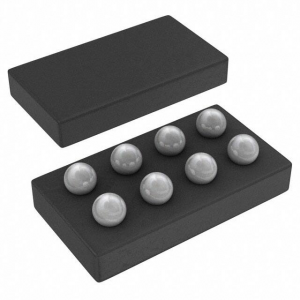

型號：OPA2376AIYZDR 封裝：DSBGA8_2.15X1.11MM
