數據： OPAx180 0.1μV/°C 漂移、低噪聲、軌到軌輸出，36V， 零漂移運算放大器 數據表 (Rev. D)
OPA180，OPA2180和OPA4180運算放大器使用零漂移技術，在時間和溫度范圍內同時提供低偏移電壓（75μV）和接近零的漂移。這些微型的，高精度，低靜態電流放大器提供高輸入阻抗和擺幅在
電源軌的18mV范圍內的軌到軌輸出。輸入共模范圍包括負電源軌。單電源或者雙電源可在4.0V至36V（±2V至±18V）的范圍內使用。

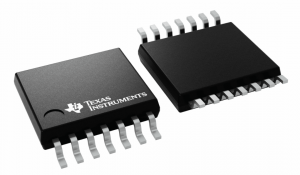

雙通道版本采用超薄型小外形尺寸（VSSOP）-8和小外形集成電路（SOIC）-8封裝。四通道版本采用SOIC-14和薄型小外形尺寸（TSSOP）-14封裝。所有器件版本的額定工作溫度范圍為-40°C至105°C。
要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| GBW (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Rail-to-Rail |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Offset Drift (Typ) (uV/C) |
| Iq per channel (Typ) (mA) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| CMRR (Typ) (dB) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Input Bias Current (Max) (pA) |
| Output Current (Typ) (mA) |
| Features |
| Architecture |
| ? |
| OPA4180 |
|---|
| 4 ? ? |
| 4 ? ? |
| 36 ? ? |
| 2 ? ? |
| 0.8 ? ? |
| In to V- Out ? ? |
| 0.075 ? ? |
| 0.1 ? ? |
| 0.45 ? ? |
| 10 ? ? |
| 114 ? ? |
| Catalog ? ? |
| -40 to 105 ? ? |
| SOIC TSSOP ? ? |
| 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? |
| 1700 ? ? |
| 18 ? ? |
| EMI Hardened Zero Drift ? ? |
| CMOS ? ? |
