數據： LMC7215/25 Micro-Power, R-to-R CMOS Comp w/Push-Pull/Open-Drain Outputs 數據表
LMC7215 /LMC7215-Q1 /LMC7225是超低功耗比較器，最大電源電流為1μA。它們設計用于在2V至8V的各種電源電壓范圍內工作。
LMC7215 /LMC7215-Q1 /LMC7225具有大于軌到軌共模電壓范圍。這是單電源應用的真正優勢。
LMC7215具有推挽輸出級。此功能允許在驅動任何負載時以絕對最小的功耗進行操作。
LMC7225具有開漏輸出。通過連接外部電阻，比較器的輸出可用作電平轉換器，以達到高達15V的任何所需電壓。
LMC7215 /LMC7215-Q1 /LMC7225專為低功耗系統而設計消耗是關鍵參數。
確保在2.7V至5V的整個電源電壓范圍內工作，并且軌到軌性能使該比較器成為電池供電應用的理想選擇。

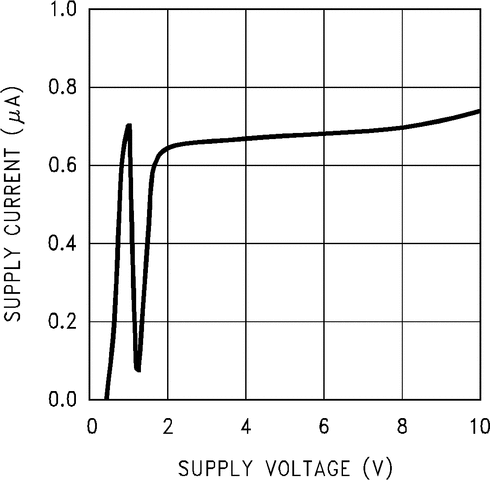

（典型值除非另有說明）
所有商標均為其各自所有者的財產。
| ? |
|---|
| Number of Channels (#) |
| Output Type |
| Vs (Min) (V) |
| Vs (Max) (V) |
| Propagation Delay Time (uS) |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Iq per channel (Typ) (mA) |
| Input Bias Current (+/-) (Max) (nA) |
| Rail-to-Rail |
| Rating |
| Operating Temperature Range (C) |
| Features |
| VICR (Max) (V) |
| VICR (Min) (V) |
| Package Group |
| ? |
| LMC7215 | LPV7215 |
|---|---|
| 1 ? ? | 1 ? ? |
| Push-Pull ? ? | Push-Pull ? ? |
| 2 ? ? | 2.7 ? ? |
| 8 ? ? | 5.5 ? ? |
| 24 ? ? | 12 ? ? |
| 6 ? ? | 3.4 ? ? |
| 0.0007 ? ? | 0.000825 ? ? |
| 0.00005 ? ? | 0.001 ? ? |
| No ? ? | No ? ? |
| Catalog ? ? | Catalog ? ? |
| -40 to 85 ? ? | -40 to 125 ? ? |
| N/A ? ? | Small Size ? ? |
| 8.2 ? ? | 5.5 ? ? |
| -0.2 ? ? | 0 ? ? |
| SOIC SOT-23 ? ? | SC70 SOT-23 ? ? |
