INA2180-Q1 汽車類雙路 26V 低側或高側電壓輸出電流檢測放大器

數據： INAx180-Q1 Automotive, Low- and High-Side Voltage Output, Current-Sense Amplifiers 數據表

描述

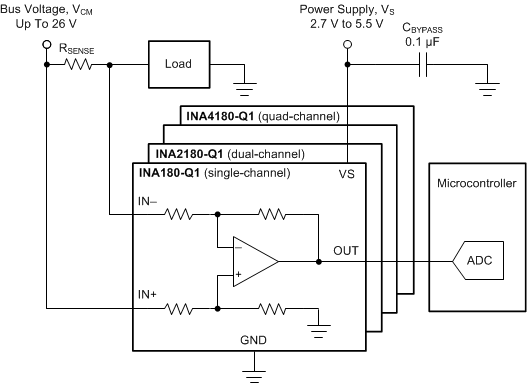

INA180-Q1，INA2180-Q1和INA4180-Q1（INAx180-Q1）電流放大器專為成本優化應用而設計。這些器件是電流檢測放大器系列（也稱為電流分流監控器）的一部分，可在-0.2 V至+26 V的共模電壓下檢測電流檢測電阻上的壓降，與電源電壓無關。 INAx180-Q1集成了匹配電阻增益網絡輸入，固定增益器件選項：20 V /V，50 V /V，100 V /V或200 V /V.這種匹配的增益電阻網絡可以最大限度地減小增益誤差并降低溫度漂移。

所有這些器件均采用2.7 V至5.5 V單電源供電。單通道INA180-Q1的最大電源電流為260μA;然而，雙通道INA2180-Q1的最大電源電流為500μA，四通道的最大電源電流為900μA。

INA180-Q1采用5引腳SOT封裝23個封裝，具有兩種不同的引腳配置。 INA2180-Q1采用8引腳VSSOP封裝。 INA4180-Q1采用14引腳TSSOP封裝。所有器件選項均在-40°C至+ 125°C的擴展工作溫度范圍內指定。

特性

AEC-Q100符合汽車應用要求
- 溫度等級1：-40°C≤T_A≤+ 125°C
- HBM ESD分類等級2
- CDM ESD分類等級C6
共模范圍（V _CM）： - 0.2 V至+26 V
高帶寬：350 kHz（A1器件）
偏移電壓：
- V _{CM時±150μV（最大值）} = 0 V
- ±500μV（Max），V _CM = 12 V
輸出擺率：2 V /μs
精度：
- ±1％增益誤差（最大值）
- 1 -μV/°C偏移漂移（最大）
增益選項：
- 20 V /V（A1設備）
- 50 V /V（A2設備）
- 100 V /V（A3設備）
- 200 V /V（A4設備）

所有商標均為其各自所有者的財產。

參數與其它產品相比?電流感應放大器模擬輸出

?
Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

INA2180-Q1
26 ? ?
-0.2 ? ?
150 ? ?
0.2 ? ?
100 20 200 50 ? ?
1 ? ?
20 ? ?
84 ? ?
350 210 150 105 ? ?
5.5 ? ?
2.7 ? ?
0.5 ? ?
2 ? ?
Dual channel Low-side Capable ? ?
Automotive ? ?
-40 to 125 ? ?
VSSOP ? ?
8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
