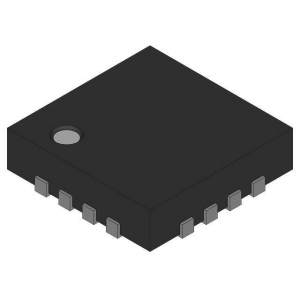

TPS43060和TPS43061是低I Q 電流模式同步升壓控制器，支持4.5V至38V（絕對最大值為該器件產生的功率損耗較低低，并且采用帶PowerPAD的3mm×3mm WQFN-16封裝，可以在擴展級溫度范圍（-40°C至150°C）內支持高功率密度且高可靠性的升壓轉換器解決方案。
TPS43060含有一個7.5V柵極驅動電源，適合驅動各種MOSFET.TPS43061具有一個5.5V柵極驅動電源，驅動強度針對低Q g NexFET功率MOSFET進行了優化。另外，TPS43061為高側柵極驅動器提供了一個集成型自舉二極管，從而減少了外部部件數量。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Switch Current Limit (Typ) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Iout (Max) (A) |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS43061 | TPS43060 |
|---|---|
| 4.5 ? ? | 4.5 ? ? |
| 40 ? ? | 40 ? ? |
| 4.5 ? ? | 4.5 ? ? |
| 60 ? ? | 60 ? ? |
| 20 ? ? | 20 ? ? |
| 1 ? ? | 1 ? ? |
| 50 ? ? | 50 ? ? |
| 1000 ? ? | 1000 ? ? |
| 0.6 ? ? | 0.6 ? ? |
| Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Power Good Synchronization Synchronous Rectification ? ? | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Power Good Synchronization Synchronous Rectification ? ? |
| 20 ? ? | 20 ? ? |
| 95 ? ? | 95 ? ? |
| -40 to 150 ? ? | -40 to 150 ? ? |
| Catalog ? ? | Catalog ? ? |
| WQFN ? ? | WQFN ? ? |
