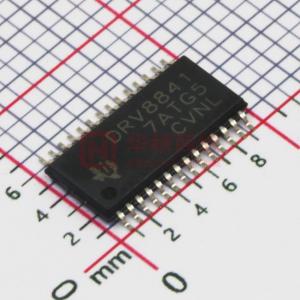

DRV8841為打印機，掃描儀和其他自動化設備應用提供集成的雙H橋電機驅動器解決方案。該設備可用于驅動一個或兩個有刷直流電機，雙極步進電機或其他負載。簡單的PWM接口可輕松連接控制器電路。
輸出驅動器模塊由配置為H橋的N溝道功率MOSFET組成。 DRV8841每個H橋提供高達2.5 A的峰值或1.75 A RMS輸出電流（在24 V且T A = 25°C時具有適當的散熱）。
< p>提供低功耗睡眠模式，關閉內部電路以實現非常低的靜態電流消耗。可以使用專用的nSLEEP引腳設置此休眠模式。提供內部保護功能，用于過溫，過流和欠壓。故障條件由nFAULT引腳指示。
| ? |
|---|
| Vs (Min) (V) |
| Vs (Max) (V) |
| Number of Full Bridges |
| RDS(ON) (HS + LS) (mOhms) |
| RMS Output Current (A) |
| Peak Output Current (A) |
| Micro-Stepping Levels |
| Control I/F |
| Features |
| Pin/Package |
| Rating |
| Operating Temperature Range (C) |
| ? |
| DRV8841 | DRV8843 |
|---|---|
| 8.2 ? ? | 8.2 ? ? |
| 45 ? ? | 45 ? ? |
| 2 ? ? | 2 ? ? |
| 400 ? ? | 400 ? ? |
| 1.75 ? ? | 1.75 ? ? |
| 2.5 ? ? | 2.5 ? ? |
| 4 ? ? | 4 ? ? |
| PWM ? ? | PWM ? ? |
| High Microstepping with External Reference Current Regulation ? ? | High Microstepping with External Reference Current Regulation ? ? |
| 28HTSSOP ? ? | 28HTSSOP ? ? |
| Catalog ? ? | Catalog ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? |
