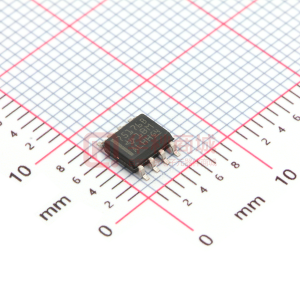

SN75176B 差動總線收發器

數據:

描述

SN65176B和SN75176B差分總線收發器設計用于多點總線傳輸線上的雙向數據通信。它們專為平衡傳輸線而設計,符合ANSI標準TIA /EIA-422-B和TIA /EIA-485-A以及ITU建議V.11和X.27。

SN65176B和SN75176B器件結合使用三態差分線路驅動器和差分輸入線路接收器,均采用5 V單電源供電。驅動器和接收器分別具有高電平有效和低電平有效,可以在外部連接在一起,起到方向控制的作用。驅動器差分輸出和接收器差分輸入在內部連接形成差分輸入/輸出(I /O)總線端口,設計用于在驅動器禁用或V CC 時為總線提供最小負載這些端口具有寬正負共模電壓范圍,使該器件適用于派對線應用。

該驅動器設計用于高達60 mA的吸電流或源電流。該驅動器具有正負電流限制和熱關斷功能,可防止線路故障。熱關斷設計為在約150°C的結溫下發生。接收器的最小輸入阻抗為12kΩ,輸入靈敏度為±200 mV,典型輸入遲滯為50 mV。

特性

  • 雙向收發器
  • 達到或超過ANSI標準TIA /EIA-422-B和TIA的要求/EIA-485-A和ITU建議V.11和X.27
  • 設計用于在嘈雜環境中的長總線上進行多點傳輸
  • 3-State驅動器和接收器輸出
  • 啟用單個驅動器和接收器
  • 寬輸入/輸出總線電壓范圍
  • ±60 mA最大驅動器輸出能力
  • 熱關斷保護
  • 驅動器正負電流限制
  • 12kΩ最小接收器輸入阻抗
  • ±200-mV接收器輸入靈敏度< /li>
  • 50 mV典型接收器輸入滯后
  • 從單5V電源供電

參數 與其它產品相比?RS-485/RS-422

?
Supply Voltage(s) (Nom) (V)
No. of TX
No. of RX
Duplex
Signaling Rate (Max) (Mbps)
IEC 61000-4-2 Contact (+/- kV)
HBM ESD (kV)
Fault Protection (V)
Number of Nodes
Common Mode Range
ICC (Max) (mA)
Isolated
Rating
Operating Temperature Range (C)
Package Group
Approx. Price (US$)
SN75176B SN65176B
5 ? ? 5 ? ?
1 ? ? 1 ? ?
1 ? ? 1 ? ?
Half ? ? Half ? ?
10 ? ? 10 ? ?
None ? ? None ? ?
2 ? ? 2 ? ?
-10 to 15 ? ? -10 to 15 ? ?
32 ? ? 32 ? ?
-7 to 12 ? ? -7 to 12 ? ?
70 ? ? 70 ? ?
No ? ? No ? ?
Catalog ? ? Catalog ? ?
0 to 70 ? ? -40 to 105 ? ?
PDIP
SO
SOIC ? ?
PDIP
SOIC ? ?
0.49 | 1ku ? ? 0.49 | 1ku ? ?
