描述

LM25180是一款初級側穩壓（PSR）反激式轉換器，在4.5V至42V的寬輸入電壓范圍內具有高效率。隔離輸出電壓采樣自初級側反激式電壓，因此，無需使用光耦合器，電壓基準或變壓器的第三繞組進行輸出電壓穩壓。憑借高度的集成性，可實現簡單可靠的高密度解決方案，其中只有一個組件穿過隔離層。通過采用邊界導電模式（BCM）開關，可實現緊湊的磁解決方案以及優于±1％的負載和線路調節性能。集成的65V功率MOSFET能夠提供高達7W的輸出功率并提高應對線路瞬變的余量。

LM25180轉換器簡化了隔離式直流/直流電源的實施，且可通過可選功能優化目標終端設備的性能。該器件通過一個電阻器來設置輸出電壓，同時使用可選的電阻器通過抵消反激式二極管的壓降熱系數來提高輸出電壓精度。其他功能包括內部固定或外部可編程啟動，可實現更高效率的可選偏置電源連接，用于可調節線路UVLO的精密使能輸入（帶遲滯功能），間斷模式過載保護和帶自動恢復功能的熱關斷保護。

LM25180反激式轉換器采用8引腳4mm×4mm熱增強型WSON封裝（引腳間距為0.8mm）。

特性

• 專為可靠耐用的應用而設計
  • 4.5V至42V的寬輸入電壓范圍
  • 穩定可靠的解決方案，只有一個組件穿過隔離層
  • ±1％的總輸出穩壓精度
  • 可選V _OUT 溫度補償
  • 6ms內部或可編程軟啟動
  • 輸入UVLO和熱關斷保護
  • 斷續模式過流故障保護
  • - 40°C至150°C結溫范圍
• 通過集成技術降低解決方案尺寸和成本
  • 集成65V，0.35Ω功率MOSFET
  • 無需光耦合器或變壓器輔助繞組即可進行V _OUT 穩壓
  • 內部環路補償
  • 低EMI運行，符合CISPR 32標準
• 高效率PSR反激運行
  • 重負載情況下，可在邊界導電模式（BCM）下實現準諧振開關
  • 低輸入靜態電流
  • 外部偏置選項可提升效率
  • 最低負載低于滿負載的0.5％
• 使用創建定制穩壓器設計WEBENCH 電源設計器

<小>所有商標是其相應所有者的財產。

參數 與其它產品相比?反激式控制器

? Control method Duty cycle (Max) (%) Frequency (Max) (kHz) UVLO thresholds on/off (V) Features Operating temperature range (C) Package Group Rating Package size: mm2:W x L (PKG) ? LM25180 LM25180-Q1 LM5180 LM5180-Q1 Primary Side Regulation ? ? Primary-side regulation ? ? Primary-side regulation ? ? Primary-side regulation ? ? 82 ? ? 82 ? ? 82 ? ? 82 ? ? 350 ? ? 350 ? ? 350 ? ? 350 ? ? 1.5 / 1.45 ? ? 1.5 / 1.45 ? ? 1.5 / 1.45 ? ? 1.5 / 1.45 ? ? Adjustable UVLO
Enable
Integrated Switch
Light Load Efficiency
Pre-Bias Startup ? ? Adjustable UVLO
Enable
Integrated Switch
Ligh Load Efficiency
Pre-Bias Startup ? ? Adjustable UVLO
Enable
Integrated Switches
Light Load Efficiency
Pre-Bias Start-Up ? ? Adjustable UVLO
Enable
Integrated Switches
Light Load Efficiency
Pre-Bias Start-Up ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? WSON | 8 ? ? WSON | 8 ? ? WSON | 8 ? ? WSON | 8 ? ? Catalog ? ? Automotive ? ? Catalog ? ? Automotive ? ? See datasheet (WSON) ? ? See datasheet (WSON) ? ? See datasheet (WSON) ? ? See datasheet (WSON) ? ? 無樣片 無樣片 無樣片

方框圖

•

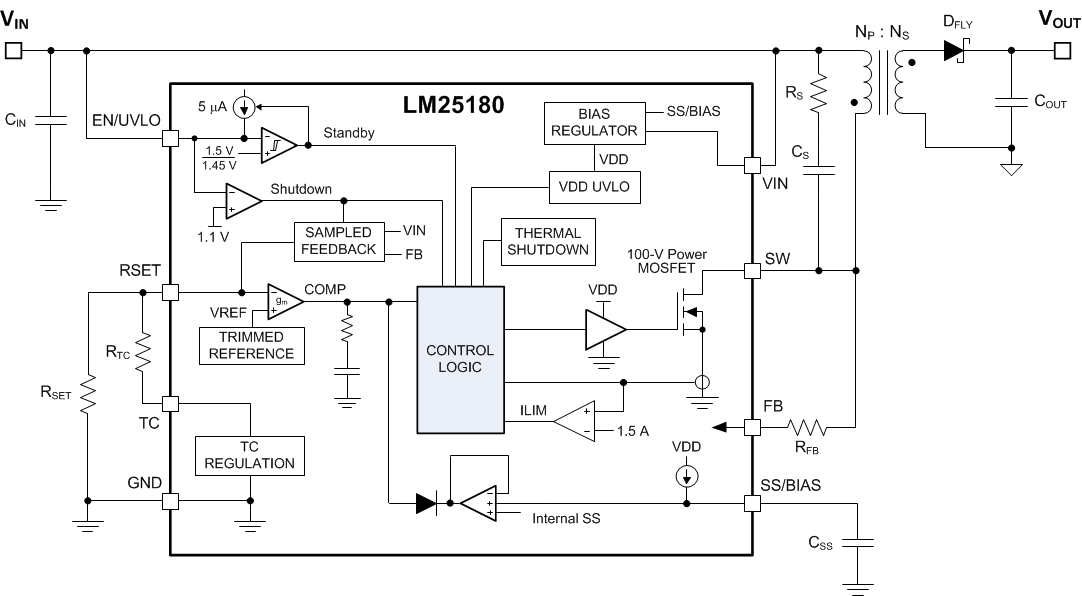

  LM25180 - 功能方框圖
