描述

TPS7A25低壓降線性穩壓器（LDO）集獨特的2.4V至18V輸入電壓范圍和極低靜態電流（I _{Q < /sub>）組合特性于一體。這些特性可更好地幫助現代電器滿足日益嚴苛的能源要求，并有助于延長便攜式電源解決方案的電池壽命。}

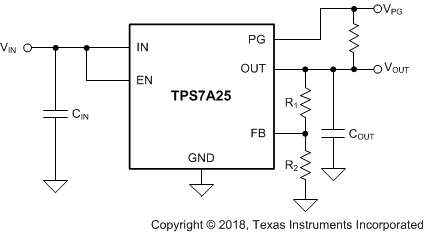

TPS7A25有固定電壓和可調節電壓兩種版本可供選用。固定電壓版本無需外部電阻器，有助于最大限度減小印刷電路板（PCB）尺寸。為了獲得更大的靈活性或更高的輸出電壓，可調節電壓版本使用反饋電阻器將輸出電壓設置為1.24V到17.7V。兩種版本都具有1％的輸出調節精度，這有助于為大多數微控制器單元（MCU）提供高精度調節。

在電流為300mA時，TPS7A25 LDO擁有小于300mV的最大壓降，因此它比標準線性穩壓器的工作效率更高。該最大壓降電壓允許從5.5V輸入電壓（V _IN ）至5.0V輸出電壓（V _OUT ）均實現90％的效率。

電源正常（PG）指示燈可以用來保持MCU處于復位狀態，直到電源正常，或用于電源定序.PG引腳為開漏輸出;因此，該引腳很容易進行電平位移，以便通過V _OUT 以外的導軌進行監控。內置電流限制和熱關斷有助于在發生負載短路或故障時保護穩壓器。

特性

• 超低I _Q ：2.5μA
• 輸入電壓：2.4V至18V < /li>
• 可用輸出電壓選項：
  • 固定：1.25V至5V
  • 可調節：1.24V至17.7V
• 溫度范圍內的精度為1％
• 低壓降：300mA時為300mV（最大值）
• 電源正常輸出
• 內部軟啟動可限制浪涌電流
• 熱關斷保護和過流保護
• 運行結溫范圍：-40°C至+ 125°C
• 與1μF輸出電子器一起工作時保持穩定
• 封裝：SOT-23-6，WSON-6

所有商標均為其各自所有者的財產。

參數 與其它產品相比?線性穩壓器（LDO）

? Output options Iout (Max) (A) Vin (Max) (V) Vin (Min) (V) Vout (Max) (V) Vout (Min) (V) Fixed output options (V) Package Group Features Regulated outputs (#) Operating temperature range (C) Thermal Resistance θJA (°C/W) Noise (uVrms) Approx. price (US$) Rating Output capacitor type PSRR @ 100 KHz (dB) Accuracy (%) Vdo (Typ) (mV) Iq (Typ) (mA) Package size: mm2:W x L (PKG) ? TPS7A26 TPS7A16 TPS7A19 TPS7A25 Adjustable output
Fixed output ? ? Adjustable Output
Fixed Output ? ? Adjustable Output ? ? Adjustable Output
Fixed Output ? ? 0.5 ? ? 0.1 ? ? 0.45 ? ? 0.3 ? ? 18 ? ? 60 ? ? 40 ? ? 18 ? ? 2.4 ? ? 3 ? ? 4 ? ? 2.4 ? ? 17.45 ? ? 18.5 ? ? 18 ? ? 17.64 ? ? 1.24 ? ? 1.2 ? ? 1.5 ? ? 1.24 ? ? 1.25
1.8
3.3
5.0 ? ? 3.3
5 ? ? ? 1.25
1.8
3.3
5 ? ? WSON | 6 ? ? MSOP-PowerPAD | 8
SON | 8 ? ? SON | 8 ? ? WSON | 6 ? ? Enable
Power good
Soft Start
Thermal shutdown ? ? Enable
Power Good ? ? Enable
Power Good ? ? Enable
Power good
Soft Start
Thermal shutdown ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? 73 ? ? 45 ? ? 48 ? ? 73 ? ? 200 ? ? 215 ? ? ? 200 ? ? 0.49 | 1ku ? ? 1.39 | 1ku ? ? 0.59 | 1ku ? ? 0.44 | 1ku ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Ceramic ? ? Ceramic ? ? Ceramic ? ? Ceramic ? ? ? 26 ? ? 45 ? ? ? 1 ? ? 2 ? ? 2 ? ? 1 ? ? 330 ? ? 60 ? ? 240 ? ? 200 ? ? 0.0025 ? ? 0.005 ? ? 0.015 ? ? 0.0025 ? ? See datasheet (WSON) ? ? 8MSOP-PowerPAD: 15 mm2: 4.9 x 3 (MSOP-PowerPAD | 8)
See datasheet (SON) ? ? See datasheet (SON) ? ? See datasheet (WSON) ? ?

方框圖

•

  TPS7A26 - 功能方框圖
