優勢和特點

• 3 dB帶寬：6 GHz (AV = 6 dB)
• 引腳綁定的增益調整： 6 dB、12 dB和15.5 dB
• 使用兩個外部電阻時增益范圍：0 dB至15.5 dB
• 差分或單端輸入轉差分輸出
• 低噪聲輸入級： NF = 8.7 dB（增益為15.5 dB）
• IMD3：-112 dBc（100 MHz中心頻率）
• 壓擺率： 11 V/ns
• 快速建立和過驅恢復：2 ns
• 低寬帶失真(AV = 6 dB)
  10 MHz： -107 dBc (HD2)、-110 dBc (HD3)
  100 MHz： -108 dBc (HD2)、-103 dBc (HD3)
  200 MHz： -82 dBc (HD2)、-87 dBc (HD3)
  500 MHz： -68 dBc (HD2)、-63 dBc (HD3)
• 單電源供電： 2.8 V至5.2 V
• 關斷模式
• 采用高速XFCB3 SiGe工藝制造

產品詳情

ADL5565是一款針對RF和IF應用而優化的高性能差分放大器。該放大器在寬頻率范圍內提供2.1 nV/√Hz的低噪聲和出色的失真性能，堪稱高速8位至16位模數轉換器(ADC)的理想驅動器。

ADL5565通過引腳綁定配置提供三種增益水平：6 dB、12 dB和15.5 dB。對于單端輸入配置，增益降低至5.6 dB、11.1 dB和14.1 dB。外接一個串聯輸入電阻可以提高放大器增益的靈活性，實現0 dB至15.5 dB（差分輸入）或0 dB至14.1 dB（單端輸入）范圍內的任何增益。

ADL5565的典型靜態電流為70 mA，禁用時的功耗小于4 mA，輸出和輸出間具有出色的隔離性能。

該器件的寬帶和低失真性能得到了優化，再加上其增益可調能力，使其成為低失真、低噪聲和低功耗特性非常關鍵的通用IF和寬帶應用的首選放大器。通過優化，這款器件實現了壓擺率、帶寬和寬帶失真性能的最佳組合，因此它能夠驅動范圍很廣的模數轉換器，并且特別適合驅動混頻器、PIN二極管衰減器、SAW濾波器以及多單元的分立器件。

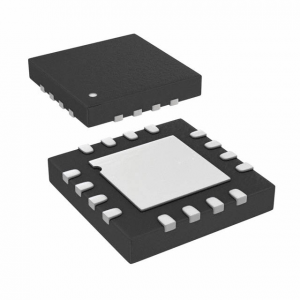

ADL5565采用ADI公司的高速SiGe工藝制造，提供緊湊型3 mm × 3 mm、16引腳LFCSP封裝，工作溫度范圍為-40°C至+85°C。

應用

• 差分ADC驅動器
• 單端至差分轉換
• 射頻/中頻增益模塊
• SAW濾波器接口

方框圖
