優勢和特點

• 雙向電平轉換
• 工作電壓范圍：1.15 V至5.5 V
• 低靜態電流：< 1 μA
• 無方向引腳
• 通過汽車應用認證

ADG3304-EP支持防務和航空航天應用（AQEC標準）

• 下載ADG3304-EP 數據手冊 (pdf)
• 軍用溫度范圍：-55℃至+125℃
• 受控制造基線
• 唯一封裝和測試廠
• 唯一制造廠
• 增強型產品變更通知
• 認證數據可應要求提供
• V62/12631 DSCC圖紙?zhí)?/li>

產品詳情

ADG3304是一款雙向邏輯電平轉換器，內置4個雙向通道。它可用于多電壓數字系統，如利用SPI和MICROWIRE接口在低壓DSP/控制器與高壓器件之間進行數據傳輸?shù)取Ｔ撈骷膬?nèi)部結構允許執行雙向邏輯電平轉換，且無需借助額外的信號來設置轉換方向。

通過施加于V_CCA 的電壓，可設置器件A端的邏輯電平， V_CCY 則負責設置Y端的邏輯電平。為確保正常工作，V_CCA 必須始終低于V_CCY。施加于器件A端的V_CCA兼容邏輯信號，在Y端則以V_CCY兼容電平出現。類似地，施加于器件Y端的V_CCY兼容邏輯電平，在A端則以V_CCA兼容邏輯電平出現。

使能引腳(EN)可提供A端和Y端引腳的三態工作模式。將EN引腳拉低時，兩端的引腳均處于高阻抗?fàn)顟B(tài)。EN引腳以VCCA電源電壓為基準，正常工作模式下驅高。

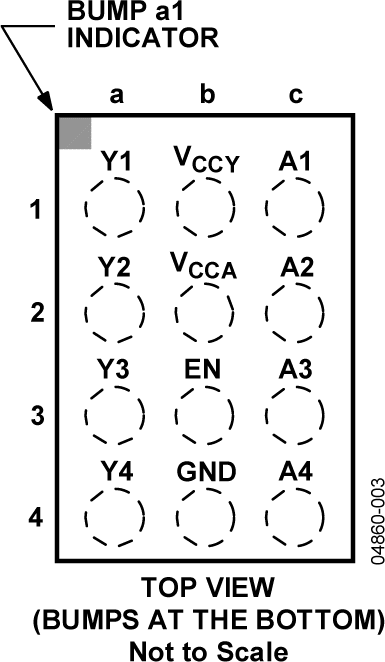

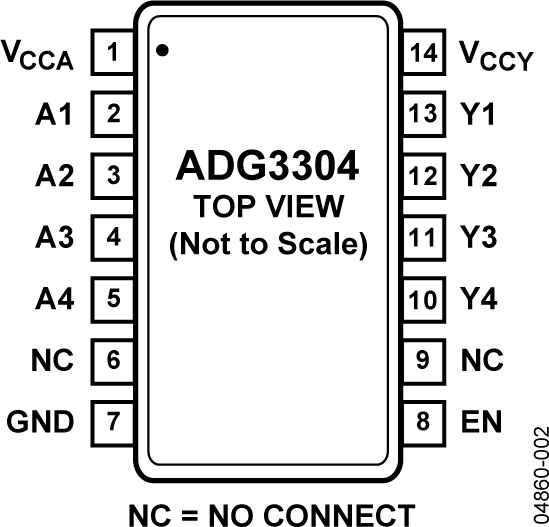

ADG3304采用緊湊型14引腳TSSOP、12引腳WLCSP和20引腳LFCSP三種封裝。保證工作電壓范圍為1.15 V至5.5 V。

支持防務和航空航天應用（AQEC標準）。

應用

• SPI?、 MICROWIRE? 電平轉換
• 低壓ASIC電平轉換
• 智能卡讀卡器
• 手機和手機座
• 便攜式通信設備
• 電信設備
• 網絡交換機和路由器
• 存儲系統(SAN/NAS)
• 計算機/服務器應用
• GPS
• 便攜式POS系統
• 低成本串行接口

方框圖
