優勢和特點

• 可編程頻率配置文件；無需外部元件
• 輸出頻率高達25 MHz
• 預編程的頻率配置文件能將DSP/微控制器的寫操作次數減到最少
• 正弦波/三角波/方波輸出
• 頻率步進的自動或單引腳控制
• 關斷模式：20 μA
• 電源：2.3 V至5.5 V
• 汽車應用溫度范圍：-40°C至+125°C
• 16引腳、無鉛TSSOP封裝

產品詳情

AD5932是一款提供可編程頻率掃描的波形發生器。這款器件采用支持增強型頻率控制的嵌入式數字處理技術，能夠生成合成的模擬或數字頻率步進波形。采用預先編程的頻率配置文件可以避免連續的寫周期，從而釋放了重要的DSP/微控制器資源。波形從已知相位開始，并可以連續地增加相位，因此能夠輕松的確定相移。AD5932功耗僅為6.7 mA，為波形產生提供方便的低功耗解決方案。

AD5932在目標范圍內的定義時長內輸出各頻率，然后在掃描范圍內步入下一頻率。可對該器件輸出特定頻率的時長進行預先編程并讓器件自動遞增該頻率；或者，頻率通過CTRL引腳進行外部遞增。在范圍結束時，AD5932繼續輸出最后一個頻率直至重置器件。另外，AD5932還通過MSBOUT引腳提供數字輸出。

對AD5932進行編程時，用戶需要輸入起始頻率、頻率步進、增量數量，以及器件輸出各頻率的時間間隔。頻率掃描配置文件可通過切換CTRL引腳來啟動和執行。

AD5932通過三線式串行接口寫入數據，能夠在高達40 MHz的時鐘速率下工作。該器件采用2.3 V至5.5 V電源供電。

請注意，AVDD和DVDD彼此獨立并可采用不同的電壓工作。AD5932還具有待機功能，能夠關斷器件中沒有使用的部分。

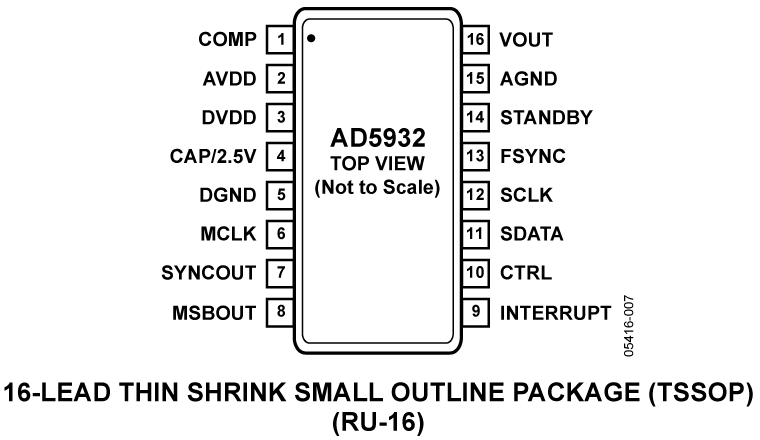

AD5932提供16引腳、無鉛TSSOP封裝。

應用

• 頻率掃描/雷達
• 網絡/阻抗測量
• 增量式頻率激勵
• 傳感器應用
  – 近距和運動

方框圖
