優勢和特點

• 可使一個遠端負載的電壓調節性能改善 10 倍
• 非常適合于電阻器可調的電壓調節器
• 可利用單個電阻器進行增益配置
• 高端電流檢測：?

  • 集成型 20mΩ 檢測電阻器 (用于檢測高達 3A 的電流)?
  • 能夠使用一個外部檢測電阻器
• 300μV 最大輸入失調電壓
• 輸出電流準確度：1% (最大值)
• 30μA 最大電源電流
• 2V 至 50V 電源范圍
• 全面規格在 -40oC 至 125oC

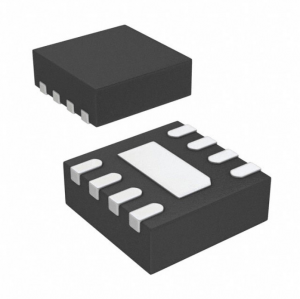

• 采用扁平 (僅高 1mm) ThinSOT^? 封裝和 (2mm x 2mm) DFN 封裝

產品詳情

LT^?6110 是一款具有一個電流模式輸出的精準型高端電流檢測器件，專為控制一個可調電源或電壓調節器的輸出電壓而設計。其可用于補償由于導線、印制線或電纜中的電阻之原因而在一個遠端負載上引起的電壓降。

LT6110 可通過一個串接式內部或外部檢測電阻器來監視負載電流。提供了兩個與負載電流成比例的電流模式輸出 (一個吸收電流，一個供應電流)。這使得 LT6110 能夠調節多種穩壓器的輸出電壓。可采用任一輸出來監視負載電流。

低 DC 失調允許使用一個小的檢測電阻器，并可對導線壓降中的小幅變化實施高精度控制。

應用

• 汽車和工業配電
• USB 電源
• DC/DC 轉換器
• 插入式 DC 適配器
• 以太網供電


方框圖
