優勢和特點

• 4.5V 至 32V V_IN 范圍
• 負輸出充電泵可產生 –V_IN
• 在突發模式 (Burst Mode^?) 操作中具有 60μA 靜態電流
• 充電泵輸出電流高達 100mA
• 50kHz 至 500kHz 可編程振蕩器頻率
• 短路 / 熱保護
• 扁平的耐熱性能增強型 12 引腳 MSOP 封裝

產品詳情

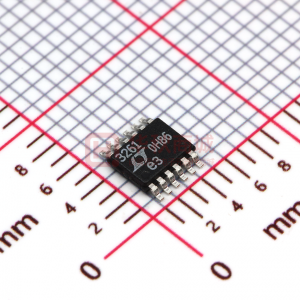

LTC^?3261 是一款高電壓的負輸出充電泵，可在一個 4.5V 至 32V 的寬輸入范圍內運作，并能夠提供高達 100mA 的輸出電流。

充電泵采用低靜態電流突發模式操作或低噪聲恒定頻率模式。在突發模式操作中，充電泵 V_OUT 調節至 –0.94 ? V_IN，而且 LTC3261 僅吸收 60μA 的靜態電流。在恒定頻率模式中，充電泵產生一個等于 –V_IN 的輸出，并工作在一個 500kHz 的固定頻率或至一個采用外部電阻器設置并介于 50kHz 和 500kHz 之間的編程值。LTC3261 采用耐熱性能增強型 12 引腳 MSOP 封裝。

?

Applications

• 雙極性 / 負輸出電源
• 工業 / 儀表偏置發生器
• 便攜式醫療設備
• 便攜式儀器


方框圖
