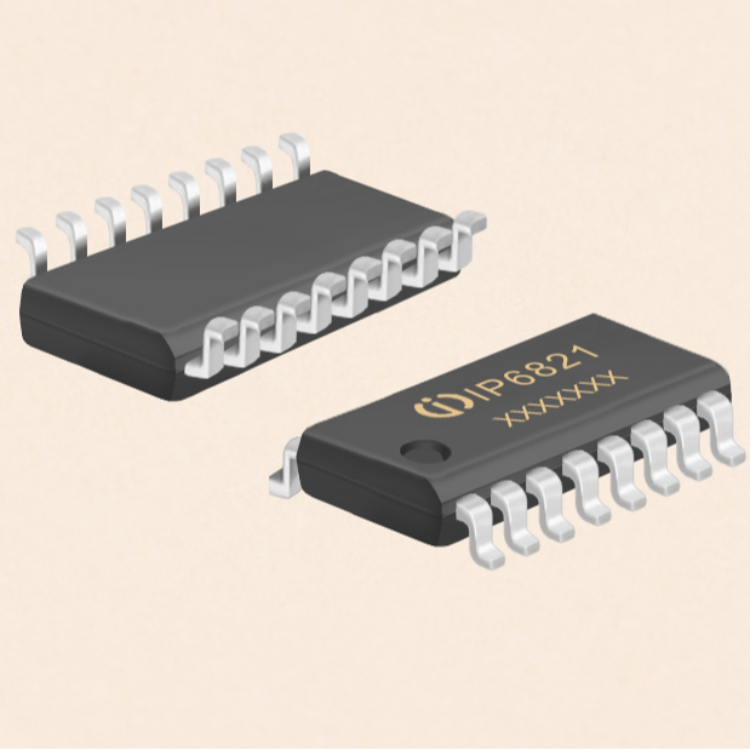

英集芯一級代理商15W無線充芯片-IP6821

型號： IP6821英集芯一級代理商

--- 產品參數 ---

  • 功率 15W
  • 封裝 SOP16

--- 產品詳情 ---

英集芯一級代理商15W無線充芯片-IP6821

一、概述

IP6821是一款高集成度，符合WPC qi標準的無線充芯片。芯片內部集成H橋驅動模塊、ASK通訊解調模塊、適配器快充Sink協議等必要的無線充電資源。IP6821支持協議、異物檢測靈敏度、指示燈等功能定制。IP6821采用SOP16封裝，PIN腳功能排布針對無線充電應用進行了優化，非常便于方案PCB繪制。

二、特點

符合WPC qi標準
 支持BPP、PPDE、EPP協議
集成2P2N H橋驅動
 外配全橋功率MOS
 支持5W~15W充電
集成ASK通訊解調模塊
集成DP&DM、PD快充
 支持DP/DM引腳申請適配器快充
 支持PD3.0快充協議
 快充電壓支持5V/9V/12V檔位
集成MTP ROM，支持固件升級
內置完善的保護措施
 支持空載和帶載異物檢測
 支持NTC溫度檢測
 支持線圈電壓最大振幅限制
 支持輸入過壓/欠壓/過流保護
支持CBB/NPO/X7R諧振電容
輸入電源動態功率管理（DPM）
 支持5V@500mA適配器供電
 支持PC USB接口供電
系統功耗
 工作待機功耗10mA
 睡眠模式下功耗小于50uA
封裝SOP16

三、應用

無線充電發射座

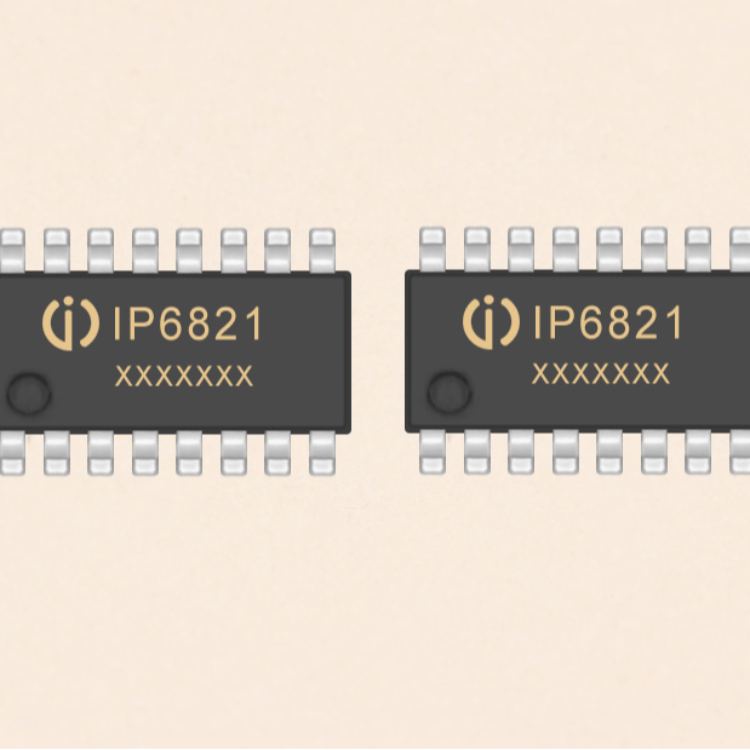

四、封裝信息

五、應用示意圖

無線充芯片方案應用資料及參考手冊請咨詢英集芯代理商東莞市中銘電子，專業的FAE提供技術支持服務
