--- 產品參數 ---
- 型號 PN7791
--- 產品詳情 ---

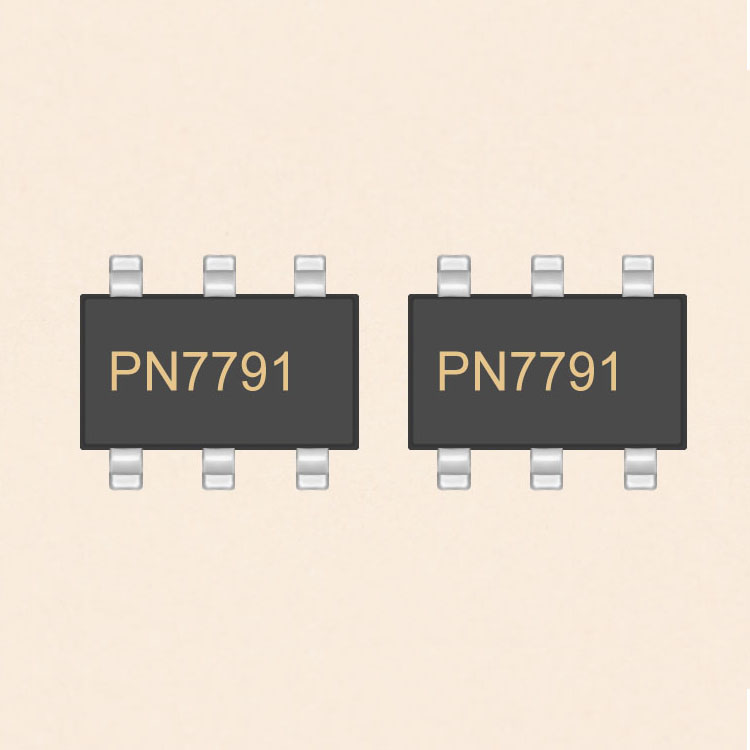

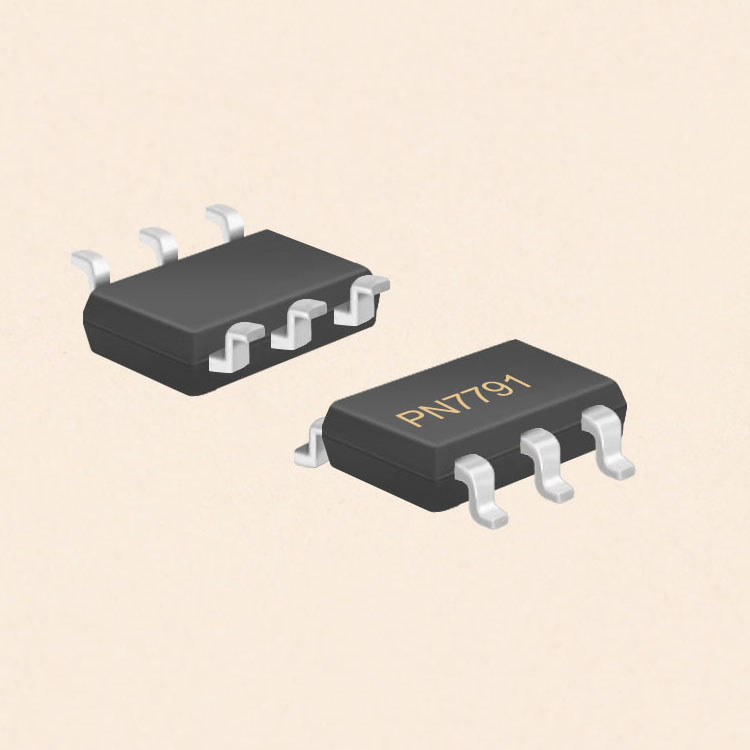

芯朋微集成霍爾傳感器的可編程單相無刷直流電機驅動芯片-PN7791
一、概述
PN7791是一款可編程單相無刷直流電機驅動芯片,內部集成功率MOSFETs和霍爾效應傳感器,可以驅動峰值電流1A以內的單相無刷直流風扇電機。PN7791通過PWM引腳輸入的PWM信號控制轉速,改變PWM輸入占空比,控制輸出速度。PN7791在FG/RD引I腳具有轉速檢測、顯示轉子鎖定故障功能。為了減少風扇驅動器的噪音和功率損耗,PN7791具有軟開關、可編程提前換向功能。PN7791集成了可編程轉子鎖定保護、過溫保護、過壓保護、欠壓鎖定、限流、短路保護等功能。
二、特征
寬電源電壓范圍:3.3V~18V
高靈敏度的霍爾傳感器
集成功率MOSFETs:導通電阻(HS+LS:1.5ohm)
支持輸出最大驅動電流:1A
開環/閉環轉速控制
FG顯示實時轉速信號
軟開/關
根據繞組反電動勢與電流過零,對電機繞組
進行相位鎖定的自動檢測
轉子鎖定保護與自動恢復
PWM輸入頻率范圍:60Hz~50kHz
PWM輸出頻率固定:24kHz
異常保護反饋功能,異常保護包括:
轉子鎖定保護
過溫保護
過壓保護
欠壓鎖定保護
三、應用領域
筆記本CPU風扇
單相無刷直流電機

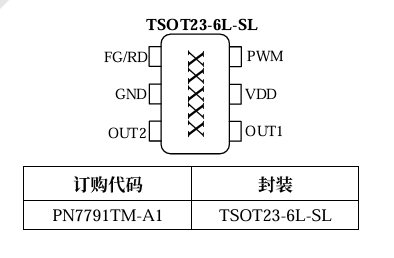

四、封裝/訂購信息

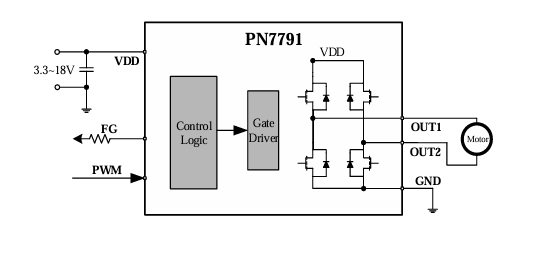

五、典型應用電路

可編程單相無刷直流電機驅動芯片方案應用資料及參考手冊請咨詢芯朋微代理商東莞市中銘電子,專業的FAE提供技術支持服務
