前言
2.5次元測量儀使用方法：在使用之前必須進行校正，可選用塊規、標準球、或環規來對探針進行校正。影像和探針同步是指用影像光學系統和探針兩者測量同一元素時，其測量結果的坐標值相同。當需要同步時則設置同步，當不需要同步時則不設置同步。
一、產品描述
1.產品特性
2.5次元測量儀使用方法：在使用之前必須進行校正，可選用塊規、標準球、或環規來對探針進行校正。影像和探針同步是指用影像光學系統和探針兩者測量同一元素時，其測量結果的坐標值相同。當需要同步時則設置同步，當不需要同步時則不設置同步。
2.技術規格
| 產品型號 | TOCK300 | TOCK400 | TOCK500 | TOCK600 |
(X/Y/Z)量測行程 | 300*200*200 | 400*300*200 | 500*400*200 | 600*500*200 |
全機尺寸(mm) | 555X965X1662 | 700X1130X1662 | 860X1222X1662 | 1026X1543X1680 |
機臺承重量 | 30Kg | 30Kg | 40Kg | 40Kg |
CCD | 750TVL高清晰彩色CCD | |||
鏡頭 | 4K定格卡位連續變倍鏡頭 | |||
量測系統 | AIM- CNC 2D | |||
電源供給 | 220V+10%,50/60Hz | |||
光學尺分辨率 | 0.001mm | |||
X/Y量測精度 | (2.8+L/200)um | |||
重復性 | 2um | |||
二、2.5次元測量儀使用方法
- 測量結果直接進行SPC數據分析并按照Ca,Cp,Cpk,Max,Min,Range,Avg,Std標準計算。
- 在影像測量行業引入了亞像素測量功能，對測量者沒有任何專業要求，提升了測量效率。
- 修改編輯及查看尋邊狀況 ：軟件可以修改編輯任何測量元素的尋邊范圍，光源亮度,倍率等。這樣可以方便測量員對程序修改，而不是重新編輯程序。
- 軟件可以建立多重工件座標系，并且可以在多個不同的Z軸平面上建立不同的Z軸座標系，測量的數據可以在哪一個座標系下測量的就顯示那個座標系下的數據，也可以只顯示當前座標系下的數據。

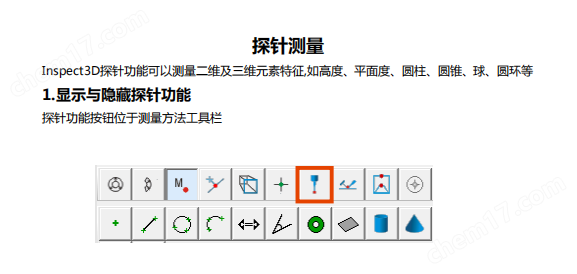

三、探針測量
