前言
龍門式自動影像測量儀多適用于3C電子行業，廣泛應用于各類柔性線路板，耳機，光學模組，需要對零件進行全檢的只能產品配件類。當然也可以用于機械零件，這種影像測量儀的適用范圍用途廣泛。
一、產品描述
1.產品特性
若貴司準備購入一套R(shí)1500-龍門式自動影像測量儀，需要了解到以下問題：首先要告知我司您的所在行業和所要測量的內外尺寸，如若不知道可以聯系我司上門現場技術溝通，設備底座為平面度00級大理石平臺，這個是無法改變的，因?yàn)楦呔扔跋駜x好的便是00級大理石平臺，這樣更加穩定，精度重復性好。另外是否需要壓自動壓板，搖桿等配件也是需要先溝通好的。
2.技術規格
| 名稱 | 參數 |
| 量測范圍（XYZ） | 1500X1200X200 |
| 傳動方式 | 高精度絲桿傳動（中國臺灣TBI絲桿） |
| 平臺、底座材質 | 高精度花崗巖00級（山東濟南青） |
| XY精度 | （3+L/200）μm |
| XY重復精度 | 2um |
| 光柵尺分辨率 | XYZ：0.1μm |
| 設備使用功率 | 約650W |
| 電源電壓功率 | 280V |
| 鏡頭 | VP63100 4K高清鏡頭 |
| 鏡頭倍率 | 光學放大倍率：0.7X-4.5X |
通過我們公司業務員長期積累的經驗，一般客戶的測量室常見的量具多為卡尺，千分尺，塞尺，環規。這些量具雖然實用，但是他們功能比較少，測量員對于零件上的R角測量和線輪廓度的測量往往束手無策。而我們易之測公司的R1500-龍門式自動影像測量儀，除了可以替代以上量具外該產品有基本幾何元素的圖形處理和顯示功能（縮放、平移、窗口顯示、局部放大、全屏顯示功能），使測量結果變得更加形象、直觀，便于用戶操作。

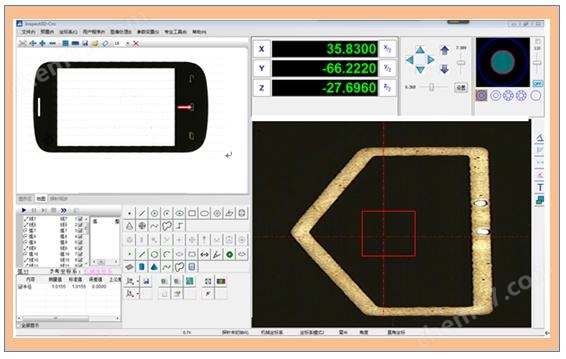

軟件具有圖片導航功能，可以快速找到零件位置。對用戶最感興趣的距離與角度元素，既可作測量元素對待（可通過一次測量直接獲得所需結果），又可作構造元素對待（構造方法靈活多樣，構造功能極其強大），從而增加了求距離和角度的靈活性與方便性。測量方法多樣（自動尋邊、對比測量、局部放大采點、十字線尋邊測量、鼠標采點測量），可以滿足用戶不同需求，大大提高使用的方便性,當某種特別的工件用自動尋邊無法完成時,可通過對比測量和局部放大采點測量方式解決。
