前言

4030影像測量儀廠家是一種用于測量產品在靜態下外形尺寸（也叫形位公差二維分析）的儀器。它能夠在20°左右的情況下，對電子電工、汽車摩托、航空航天、橡膠、塑膠、金屬、船舶兵器、高等院校、科研單位等相關產品的零部件及材料進行測量檢測，精密影像測量儀采用4K高清鏡頭+USB3.0網口相機組成的成像系統，通過全閉環運動控制器實現導軌運動差補功能，X、Y可同時到達目標位置快速精準定位（當機器在高速運行程序的過程中，急停即啟頻繁，精準定位能夠對測量結果穩定性有明顯的幫助），定位精度可達光柵最小分辨率2個當量。運動平穩、噪音低、響應快。

一、產品描述

1.產品特性

1、測量應用面廣：包括繪圖、標注、編輯、測量等操作面板，提供了點、線、圓、弧、橢圓、槽、矩形、環曲線等的測量及繪制；可直接測量計算直線度、圓度、位置度、輪廓度、平行度、傾斜度、垂直度、同心度、對稱度、曲線的輪廓度、曲面的輪廓度等形位公差。

2、適應性廣：可以適用于動力電池各種機構件的測量任務。

3、低能耗：一級節能控制系統，有效地利用能源。

4、低噪音：研磨靜音導軌，減少工作現場噪音污染，不影響其他工位工作。

5、可定制化：可以根據用戶的需求進行定制化設計。

2.技術規格

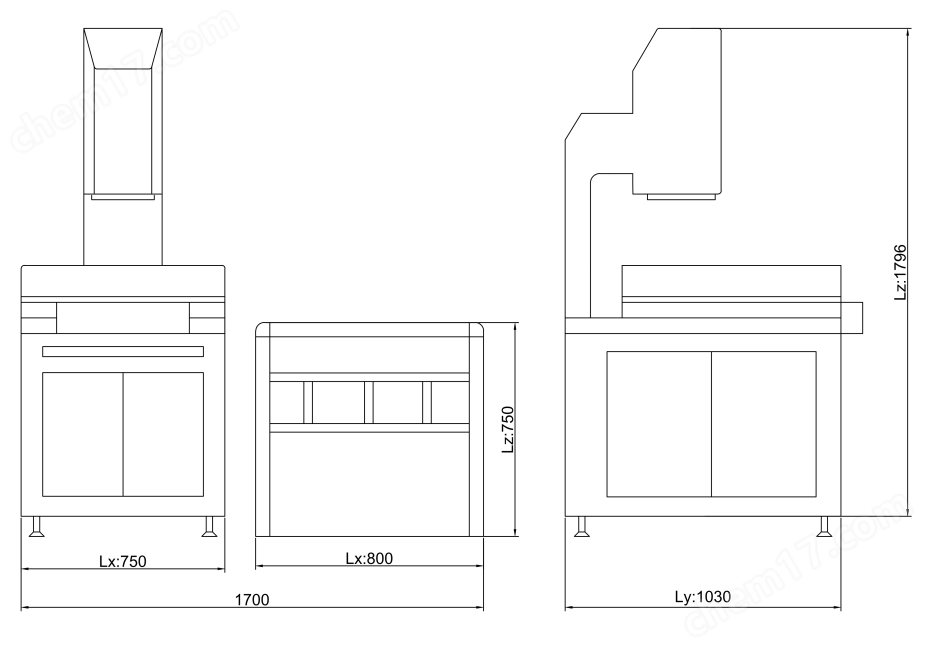

二、產品的結構

1、外形特點：設備的主體結構，通常由山東濟南產大理石制成，具有良好的平面精度和結構強度，以確保設備結構能夠在高溫環境下不變形。四周有搬運手柄，方便運輸和維護。

2、內部特點：運動控制器和馬達伺服驅動按照**的排列方式進行布置，使得整個空間看起來非常整潔和有序。走線的設計也非常整齊，沒有出現任何混亂或交叉的情況。

3、運動控制器特點：采用在2021版本上升級運動控制技術研發的專用控制器，與探針，光源，光柵尺構成強大的量儀電控生態系統。該控制器集XYZ工作臺運動控制卡、光學尺數據采集卡、分區程控光源控制卡、操縱桿數據采集卡、探針處理和變倍/光源升降、XYZ手脈控制、雙Y軸光柵等功能于一體，具有USB和網絡通訊接口。

4、設備保護系統：安全保護系統是保障操作人員安全的關鍵部分，它配備有急停開關、濾波器、防止夾手、搖桿急停功能。安全保護系統能夠及時發現和排除設備故障和安全隱患，保障操作人員的安全和設備的穩定運行。

三、影像測量儀校準條件

• 校準時至少應對影響影像測量儀準確度的環境條件參數加以控制，比如測量室的溫度，標準器的度。上述條件的允許極限，在校準時由用戶規定。環境條件在允許極限內，測量結果均有效。
• 應能夠在滿足校準規范的溫度范圍內穩定運行，溫度波動應控制在±1℃以內。
• 儀器測量室內應無影響測量的灰塵、噪音、振動、腐蝕性氣體和磁場干擾。
• 校準時應考慮，對于給定的允許誤差，影像系統配置(放大倍數、照明、物鏡等)的限制條件。
• 校準前應確認儀器的外觀及相互作用無影響校準正確實施及校準結果的缺陷。
