前言
一鍵式軸類光學影像測量機大視野影像閃測、高精度、全自動，開創快速測量新理念；通過將遠心成像與智能圖像處理軟件結合，任何繁瑣的測量任務，都變得無比簡單；只需把軸類工件裝夾到有效測量區域，然后輕輕按一鍵，軸類所有輪廓尺寸、表面鍵槽尺寸、凹槽深度等數據快速完成測量。
一、產品描述
1.產品特性

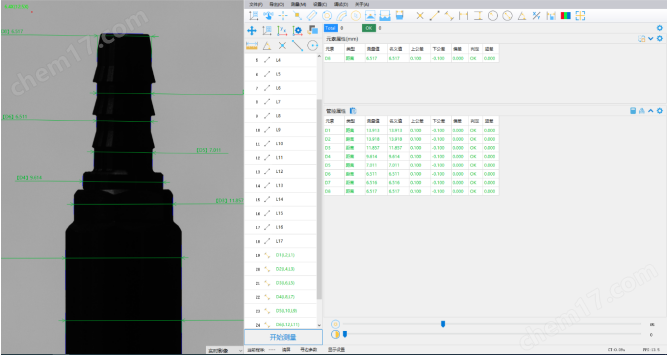

一鍵式軸類光學影像測量機大視野影像閃測、高精度、全自動，開創快速測量新理念；通過將遠心成像與智能圖像處理軟件的結合，任何繁瑣的測量任務，都變得無比簡單；只需把軸類工件裝夾到有效測量區域，然后輕輕按一鍵，軸類所有輪廓尺寸、表面鍵槽尺寸、凹槽深度等數據快速完成測量。
產品功能概述：
軸棒測量項: 直徑、長度、角度、圓弧角、倒角
螺紋測量項: 標稱直徑、底徑、牙型角、螺距
輪廓測量項: DXF 輪廓比對、DXF 導出
凹槽、鍵槽: 深度測量
2.技術規格
型號 | OMM-4030HT | ||
測量行程（mm） | 300×80 | 500×80 | 800×80 |
移動方式 | 自動 | 自動 | 自動 |
單視野測量范圍（mm） | 82×55 | 82×55 | 82×55 |
光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心光學鏡頭 | 雙遠心光學鏡頭 |
景深（mm） | 5 | 5 | 5 |
圖像傳感器（像素） | 2000萬 | 2000萬 | 2000萬 |
長度測量精度（μm） | ±(2.8+L/200) | ±(2.8+L/200) | ±(2.8+L/200) |
直徑測量精度（μm） | ±(1.8+D/200) | ±(1.8+D/200) | ±(1.8+D/200) |
重復性（μm） | ±2 | ±2 | ±2 |
光源 | 256級程控光源輪廓光：遠心平行光/表面光：LED光源 | ||
圖像處理 | IVT優良圖像分析方法，256灰度等級，20:1亞像素處理技術 | ||
最小顯示單位（μm） | 0.1 | ||
外形尺寸（mm） | 1170x700x1507 | 1170x700x1707 | 1353x886x1707 |
重量（KG） | 400 | 700 | 800 |
承重（KG） | 30 | ||
工作環境 | 電源：220V/50Hz 振動：＜0.002mm/s，＜15Hz 溫度：22℃±5℃ 濕度：20～80% | ||
