前言
西安一鍵式快速影像測量儀Z軸運動結構件貼緊Z軸大理石基座，無懸空，不會形變；雙導軌配合緊密，無偏擺；探針自帶1MM\\2MM測針，可選配加長桿和其他測針
一、產品描述
1.產品特性
要說2023年易之測公司銷售產品中的一匹黑馬那就是西安一鍵式快速影像測量儀。要說成為黑馬的原因那就是體現在“快速”二字上。這款產品視場從80mm~230mm；支持3C和智能穿戴零件一鍵閃測影像儀測量。在平臺上360°任意角度放置不需要再工工裝輔助定位，軟件自動識別，自動匹配模板，一鍵測量；多可同時測量大概500個元素；設備支持CAD圖紙導入，一鍵自動匹配測量；CNC模式下，可快速精確地進行批量測量。

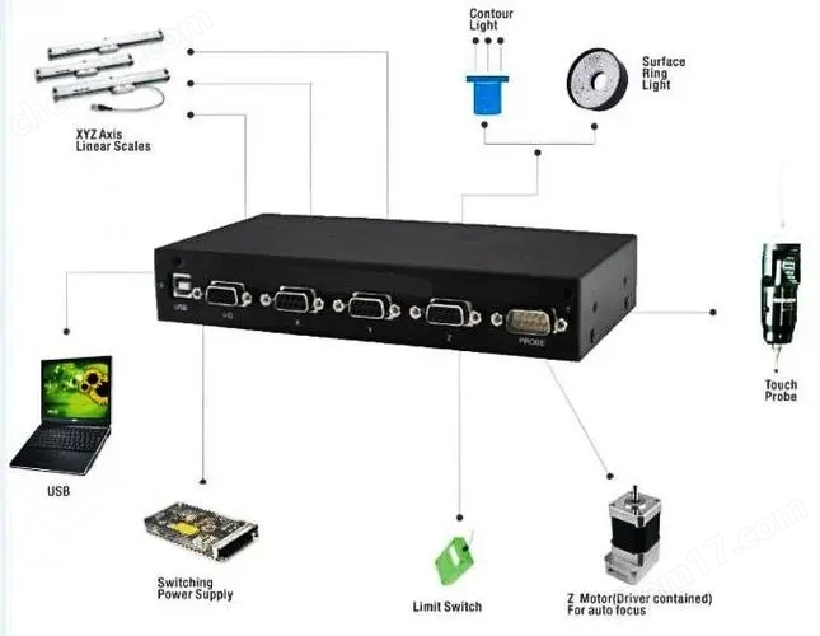

新款產品特點
1. 三軸基于光學尺的全閉環運動控制，定位快準穩。
2. 支持間歇閉環、實時閉環、開環控制等多種控 制方式。
3. 三軸R/S接口類型正交方波光學尺數據采集。
4. 電機接口：脈沖+方向+使能+控制電源。
5. 信號+電源雙急停開關。6. 內置步進變倍電機驅動器，也可支持升降光 源、轉臺等。7. 內置表面光、同軸光、底光控制卡，硬件亮度 等級可設置，底光控制卡具有更大輸出功率。
8. 環形光源控制接口及其驅動程序。
9. 內置操縱桿數據采集卡，采用UWC制定的OTP7規范, 支持HC3和金相控制面板;內置搖桿通訊卡，軟件自動切換更方便，避免操作失誤。
2.技術規格
| 名稱 | 參數 |
主機 | 一體式機身及底座 |
相機系統 | 2000萬高清晰相機 |
鏡頭 | 雙遠心大視野光學鏡頭 |
測量范圍 | 300*200（拼接） |
光柵尺 | 0.1μm |
電機 | 三軸Panasonic伺服馬達及驅動器 |
照明系統 | 平行輪廓光+表面環形光（自動打光及補光） |
軟件 | IVT-VISION測量軟件 |
二、推薦一些西安一鍵式快速影像測量儀經過客戶認可的常用功能
1.用戶程序：自動匹配工件，任意放置，一鍵測量。可自動搜索匹配并調出用戶程序。可框選建立匹配、多個位置框選組合建立匹配、用測量元素建立匹配、可導入CAD建立匹配。可建立程序組，實現工件多個面翻面測量。
2.全面的測量元素：點、、線、圓（中心坐標，半徑、直徑、真圓度、周長、面積，**半徑、最小半徑）、弧、矩形（中心坐標，長、寬、周長、面積）、橢圓（中心坐標，長軸、短軸、周長、面積）、鍵槽（中心坐標，長、寬、周長、面積）、導入CAD輪廓掃描比對、輪廓PV、面積對比、圓柱直徑、密封圈（通過周長計算半徑、密封圈**半徑、最小半徑、厚度）、測量結果再計算（**值、最小值、平均值、求和）、二維碼識別、條碼識別。
3.標注：距離、X距離、Y距離、半徑、直徑、角度等。
4.形狀誤差評定：直線度、圓度。
5.坐標系轉換：笛卡爾坐標（X，Y）與極坐標（R，θ）可方便選擇。可即時轉換測量值的基本單位mm、inch、mil。 坐標平移、坐標旋轉，建立工件坐標系。
6.軟件語言：支持中文簡體、中文繁體、英文、日文、法文等等。
