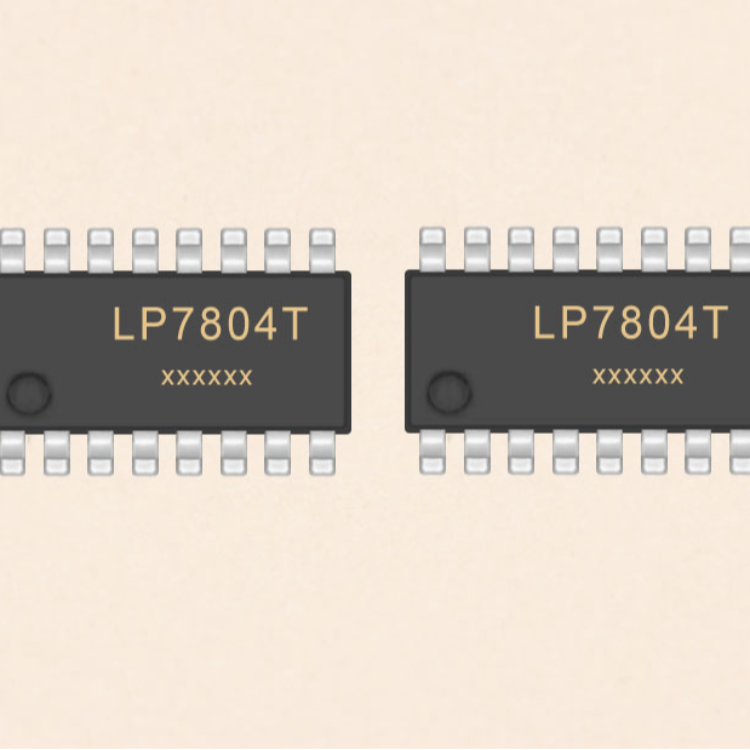

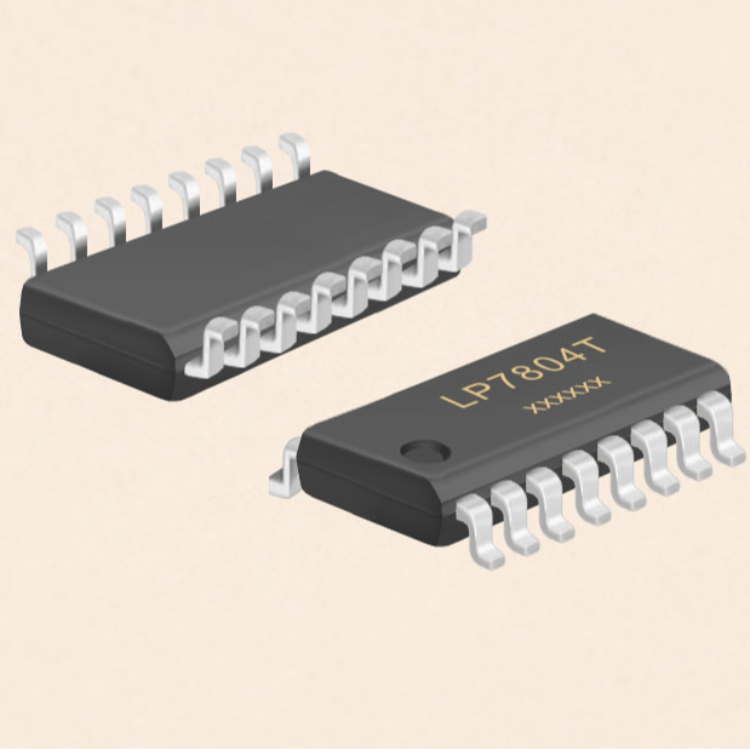

微源半導體六合一耳機充電倉專用芯片-LP7804T

型號： LP7804T

--- 產品參數 ---

型號 LP7804T

--- 產品詳情 ---

一、芯片介紹
LP7804T是一款專為小容量鋰電池充電/放電應用設計的單芯片解決方案IC，集成了線性充電管理模塊、同步升壓、控制模塊、狀態指示、負載識別、雙路獨立放電模塊。充電管理內置過壓保護功能，輸入耐壓高達30V，內置功率MOS，充電電流外部可編程，最大充電電流1A，充電器電流自適應功能，充電狀態指示功能。放電管理內置同步升壓，雙路獨立負載接入識別、EN控制開關功能。雙路獨立放電電流檢測功能，電流外部可編程，放電電流小于設定值自動截止放電。內置放電指示、低電提示功能，雙通道狀態輸出功能。針對小容量鋰電池系統的應用，提供簡單易用的解決方案。LP7804T采用的封裝形式為QFN16（3mm*3mm）。

二、特點
待機功耗：23uA
高輸入耐壓：30V
線性充電，充電電流可編程
具有充電器電流自適應功能
智能恒溫充電功能
同步升壓輸出5.15V
雙通道獨立自動識別負載功能
開關頻率850KHz
放電效率高達93%
雙路放電截止電流可編程
放電模塊過流、短路、過溫保護功能
內置充電、放電指示功能，低電量提示功能

三、應用范圍
TWS耳機倉
鋰電池系統充電/放電應用

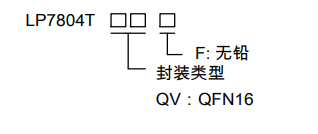

四、標識信息

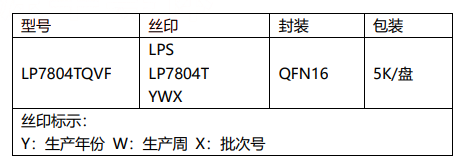

五、絲印及包裝信息

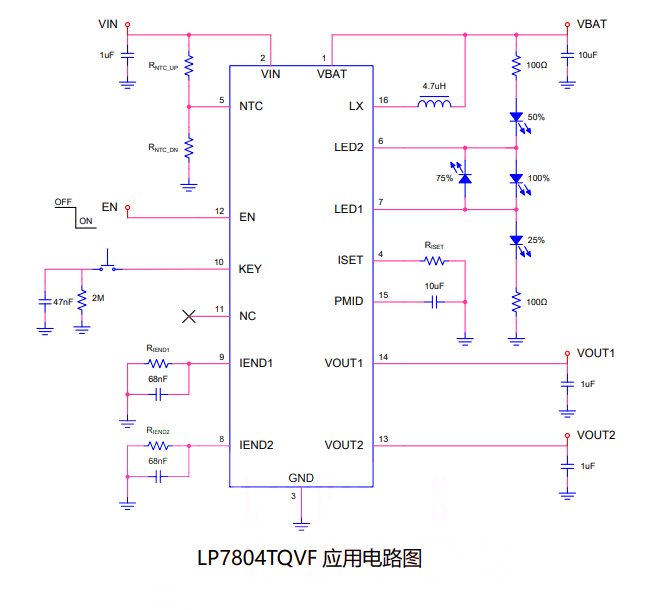

六、典型電路

電源管理芯片方案應用資料及參考手冊請咨詢微源代理商東莞市中銘電子，專業的FAE提供技術支持服務
