前言

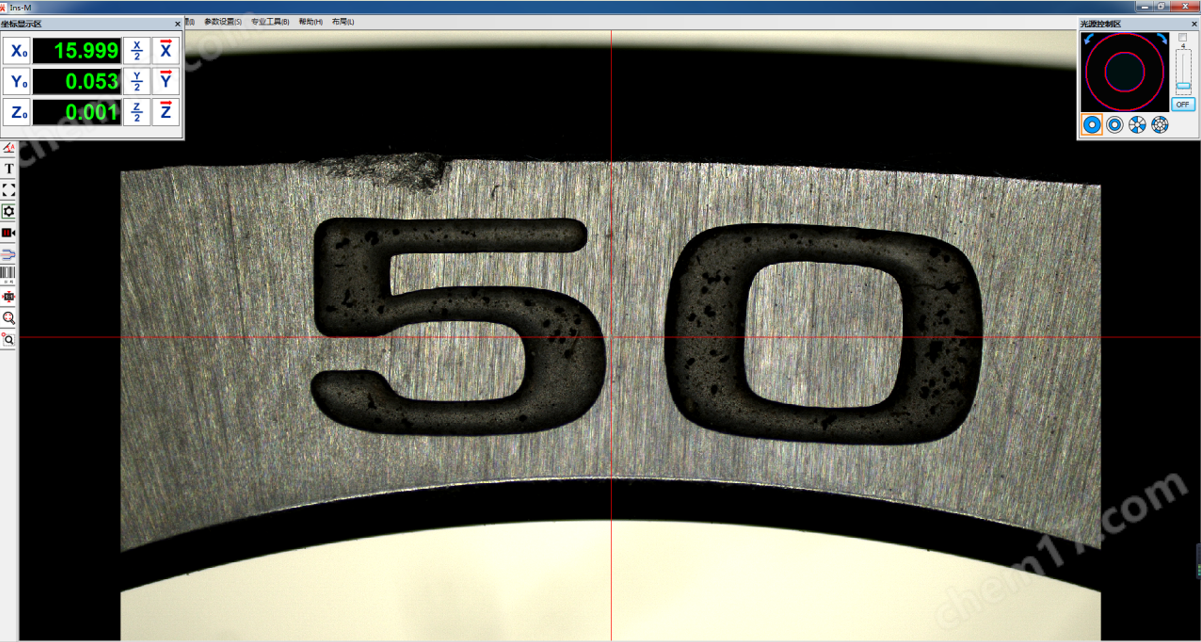

精密一鍵式影像測量儀超高清成像，軟件支持全屏測量，可以一機兩用（顯微鏡觀察+二次元測量）。光源可以通過軟件控制。標配點激光可以讓測量員更快的找到被測要素。可以選配探針完成簡易三維測量，Z軸選配電機可以實現自動對焦。
產品描述
1.產品特性
精密一鍵式影像測量儀超高清成像，軟件支持全屏測量，可以一機兩用（顯微鏡觀察+二次元測量）。光源可以通過軟件控制。標配點激光可以讓測量員更快的找到被測要素。可以選配探針完成簡易三維測量，Z軸選配電機可以實現自動對焦。
(1) 設備名稱：精密一鍵式影像測量儀
(2) 設備型號：AIM-322S
(3) 測量行程：X:300mm，Y:200mm，Z:200mm
(4) 用領域：廣泛應用于玻璃、機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、接插連接器、家電、計算機、液晶電視、電路板PCB、汽車、醫療器械、鐘表、儀器儀表等。
2.技術規格
規格型號 | TOCK-322 |
量測范圍（XYZ） | 300X200X200 |
重量 | 280KG |
承重 | 30KG |
傳動方式 | V導軌+光軸 |
平臺、底座材質 | 高精度花崗巖00級（山東濟南青） |
XY 精度 | （3+L/200）μm |
光柵尺分辨率 | XYZ：1μm |
鏡頭 | 4K高清鏡頭 |
鏡頭倍率 | 光學放大倍率：0.7X-4.5X |
CCD影像 | 1/1.8靶面尺寸 200萬像素彩色CCD |
光源 | LED白色近平行光+上光源 （軟件和手動兩種控制方式） |
量測軟件 | INS-M |
保修期 | 2年 |
電源 | 110V-220V±10% 50/60Hz |
