概述

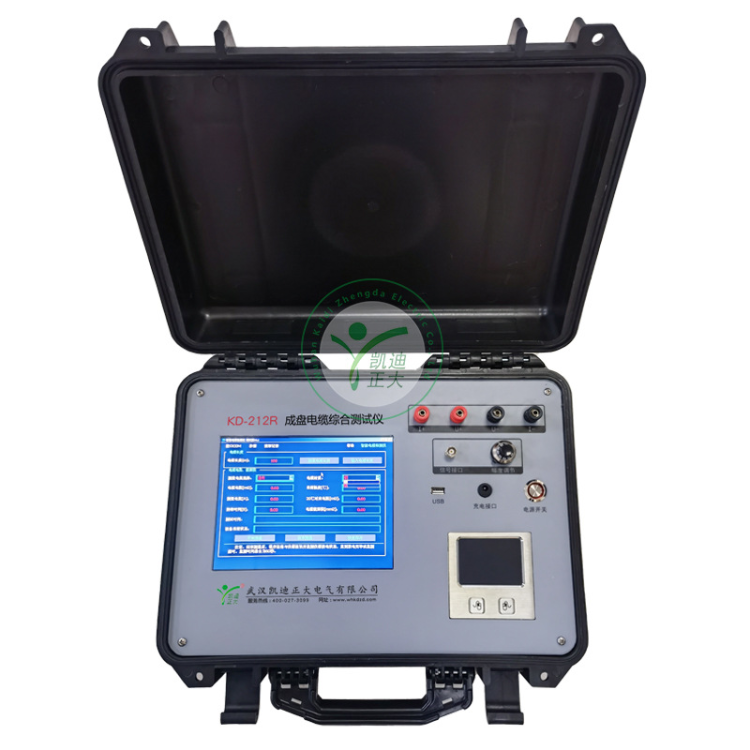

    武漢凱迪正大KD-212R 成盤電纜現場多參數測試儀為一體化便攜機型，集成長度測試、直阻測試、截面積測試、材質測試及故障定位功能，可測試各種型號、110KV 及以下電壓等級的銅鋁芯電纜。

    武漢凱迪正大KD-212R 成盤電纜現場多參數測試儀通過高壓脈沖與電流耦合法適應高阻故障，結合智能模糊識別技術自動分析波形，支持A/B/C 三相波形同屏對比，并具備抗干擾設計和反電勢保護功能。適用于電力、軌道交通、冶金、石化等行業的物資抽檢、電纜管理與日常檢測等工作中。

主要技術指標
電纜長度及故障測試部分
1、單端測距：大于120Km
2、采樣頻率：160 MHZ、80MHZ、40MHZ、20MHZ、10MHZ、5MHZ、2.5MHZ
3、脈沖幅度：在50Ω時不小于120V
4、脈沖寬度：0.2us和2us兩種
5、主機單端測試盲區小于2米，兩端測試無盲區。
6、主機測量長度誤差：1‰～2‰
7、讀數分辨率：V/2f V電波在電纜中的傳播速度（m/us）f采樣頻率（MHZ）比如油浸紙電纜的傳播速度為V=160m/us，用f=160MHZ采樣，則讀數分辯率為160/(2*160)=0.5m。
7、具有三波對比功能。
8、儀器預置5種電纜介質的電波傳播速度，油浸紙（160m/us）、交聯（172m/us）、 聚氯乙烯（184m/us）、不滴流（160m/us）、同軸電纜（196m/us）以及自選介質。
9、自動分析功能：可對低壓脈沖、高壓脈沖測試波形進行自動分析，測試故障時能夠自動識別故障點是否擊穿。
10、采樣方式：正常觸發方式、全自動觸發方式，電流取樣。

電纜直流電阻測量部分
1、測量范圍：1m～2k
2、輸出電流：0～10A，自動或者手動選擇電流
3、測量精度：0.2%±2字
4、最高分辨度：0.1
5、自動換算至標準溫度（20℃）下的阻值。

其它測量功能部分
1、截面積測量范圍：4mm2 ～ 2500mm2
2、截面積測量精度：±2%
3、溫度測量范圍：-45℃～90℃
4、溫度測量精度：±0.5℃
5、測量持續時間：0～600S

其它通用技術參數
1、電源：AC220V 50Hz，內置可充電電池供電
2、充電時間：滿充1～2小時
3、續航時間：連續工作8小時
4、顯示：大屏幕彩色液晶（日光屏）顯示，WINDOWS操作界面。
5、數據接口：USB
6、按鍵：全金屬按鍵、鼠標
7、存儲容量：32G
8、外形尺寸：400mm×180mm×330mm
9、重量：5KG
10、工作溫度：-10∽50℃
11、環境濕度：≤90%RH，無結露

主要功能特點
1、可測試各種型號、110KV及以下各種電壓等級的銅鋁芯電力電纜、600V直流供電電纜、鐵路信號電纜、路燈電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障。
2、可測試各種型號、110KV及以下各種電壓等級的銅鋁芯電力電纜的長度。
3、可測試各種型號、110KV及以下各種電壓等級的銅鋁芯電力電纜的截面積。
4、可測試各種型號、110KV及以下各種電壓等級的銅鋁芯電力電纜的直流電阻，并自動換算至標準溫度（20℃）下的阻值。
5、儀器內置五種常用電纜的波速，并可測試特殊材質電纜的電波傳播速度。

主要技術特點
1、多種測試方法，如在低壓方式下的直接法、比較法以及在高壓方式下的電壓耦合法和電流耦合法。
2、采用高度智能化模糊識別技術，自動測試電纜長度，并可自動識別、判斷故障類型。
3、采用大規模集成電路以及DSP（數據信號處理器）技術，使得測試儀器高度集成化、小型化、智能化。
4、A、B、C三相電纜波形同屏顯示，更便于波形的對比分析。
5、采用自動程控電流源技術，電纜直阻測試時，既可手動選擇典型值輸出電流也可由內部微控制器自動控制輸出電流，電流源內部共設3000個電流檔位，在自動狀態下，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和好的測量狀態。
6、電纜電阻測量實時動態顯示，響應速度快。
7、采用高速16位A/D轉換器，測試數據穩定，重復性好。
8、具備抗干擾能力強，充放電速度快，保護功能完善等特點，可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
9、彩色液晶大屏顯示，軟件界面豐富，可同屏顯示長度、電流、電阻、材質、溫度、截面積和測量時間以及測量狀態等。
10、可海量?jī)?chǔ)存測量數據，掉電不丟失。
11、內置大容量可充電鋰電池供電，滿充后可以連續使用8小時以上。
12、采用工控機技術，更具人性化設計，WINDOWS操作界面，中文菜單及操作提示，操作簡便直觀。全金屬面板，金屬按鍵、鼠標，不過時，不易損壞。
