產品簡述:

PC1703 是一款小型單通道 H 橋柵極驅動器。它使用四個外部 N 通道 MOSFET，驅動一個雙向刷式直流電機。PH/EN、獨立半橋或 PWM 允許輕松連接到控制器電路。內部傳感放大器提供可調的電流控制。集成的電荷泵可提供 100% 占空比，而且可用于驅動外部反向電池開關。獨立半橋模式支持半橋共享，能夠控制多個直流電機。 PC1703 內置相應的電路，能夠使用固定關斷時間的 PWM 電流斬波來調節繞組電流。PC1703 可 以 通 過 可 編 程 壓 擺 率 控 制 技術，降低電磁干擾 (EMI)，可以靈活應用，而且可以防止任何柵極短路問題。

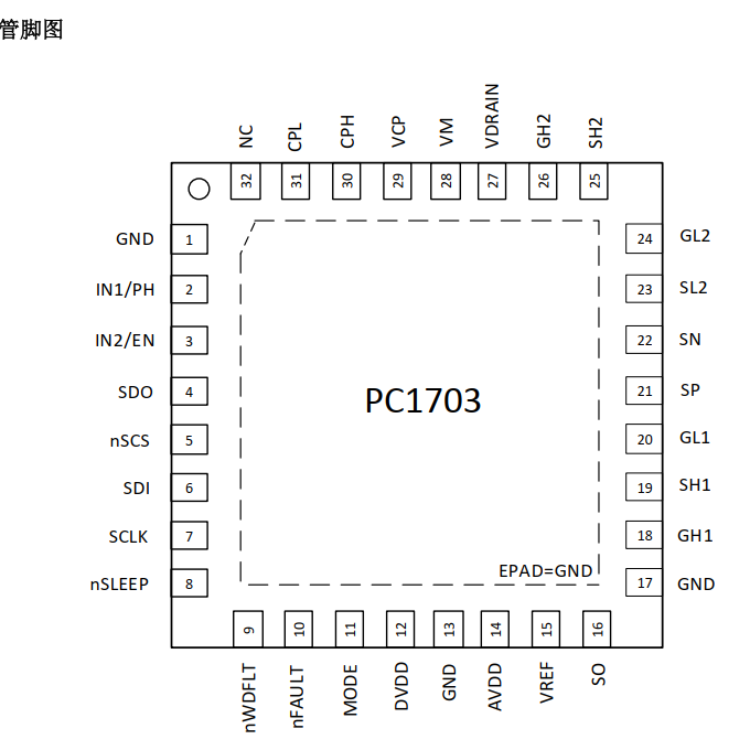

主要特點:

? 單通道 H 橋柵極驅動器-驅動四個外部 N 溝道 MOSFET -支持 100% 脈寬調制 (PWM)占比

? 工作電源電壓范圍： 5.5V 至 45V

? 三個控制模式-PH/EN、獨立半橋和 PWM

? 用于配置的串行接口

? 可調壓擺率控制? 每個半橋獨立控制

? 支持 1.8V、 3.3V 和 5V 邏輯輸入

? 電流分流放大器

? 集成 PWM 電流調節功能? 低功耗休眠模式

? 保護特性-電源欠壓鎖定 (UVLO) -電荷泵欠壓 (CPUV)鎖定-過流保護 (OCP)-柵極驅動故障 (GDF)- 過溫保護 (TSD)- 看門狗計時器-故障調節輸出 (nFAULT)

? 滿足 AEC-Q100 標準

應用:

? 電動車窗升降器、天窗、座椅、滑動門、后備箱和尾門

? 繼電器

? 刷式直流泵
