飛針測試機APT-1400F

型號: APT-1400F

--- 產品參數 ---

  • 重量 2400
  • 產地 日本
  • 尺寸 W1400×D1500×H1400mm
  • 價格 2
  • 針數 4

--- 產品詳情 ---

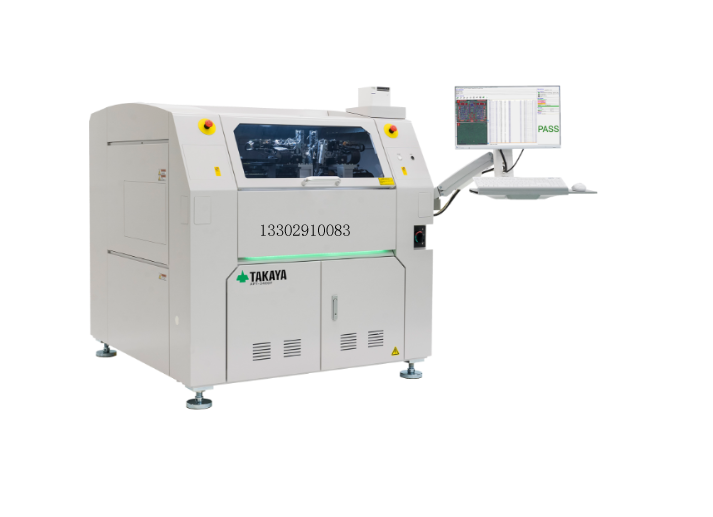

飛針測試機 APT-1400F系列



日本TAKAYA APT-1400F系列 是單面測試飛針測試機,有 6 個飛針,其中 2 個是垂直探頭,可以訪問以前無法到達的接觸點。它可以處理元器件高達 60 mm 的高度和 10 kg 的板重,因此它適用于檢測大型和重型基板,例如車載、飛機和醫療設備,以及電源板和探針卡。

它是專門為測試復雜電路板和大批量而開發的。出色的測量單元和眾多創新的測試算法可顯著提高電路板的測試覆蓋率。TAKAYA在印刷電路板裝配(PCBA)用飛針測試系統業界享有世界第一的市場占有率,無論基板種類和產量,在裝配生產線中均可發揮降低檢測成本、提升品質的巨大效應。

規格參數:

探頭數量4 件+2 個是垂直探頭
檢查步驟數高達 350,000 步
測量速度0.02 秒/步~
最小接觸焊盤尺寸60微米
探頭定位的可重復性±25μ~
最小探測間距0.15 毫米
可檢測尺寸L540×D483mm/W635×D610mm
擴展至 890x483mm/W985×D610 mm,可選
電源/空氣電源:AC200~240V(單相)
50/60Hz,最大2.8kVA 空氣
:0.6~0.8Mpa(干燥空氣)
尺寸、重量W1400×D1500×H1400mm 1350kg
(直列機1400kg)

測量范圍

直流電壓/電流± 125V/±1A(可選:高達 ±2A)
交流電壓150mV ~ 75Vrms, f = 10Hz ~ 0.5MHz
頻率1Hz ~ 20MHz / 2V ~ 20Vp-p
電阻5mΩ ~ 50MΩ *定制 2mΩ~
電容0.5pF ~ 200mF
電感0.5μH ~ 500H
阻抗/相位角2.5Ω ~ 3.3MΩ / ±90°
恍惚電感、繞組比、相位差
PN 結 VF 測量0.1V ~ 40V
齊納二極管電壓0.1V ~ 40V (可選:最高80V)
打開支票可設置閾值5 Ω~50MΩ(標準100 Ω以上)
短檢查可設置閾值1Ω~500KΩ(標準10Ω以下)
二極管/晶體管/場效應管PN 結 VF 測量、ON 測試、增益、特性
繼電器/光電耦合器/開關元件ON測試

選配功能:
