OB2237NJPA-H 是一款高性能、高精度和低成本的PWM電源開關，適用于非隔離降壓和升壓應用。它結合了專用的電流模式PWM控制器和高電壓功率MOSFET，封裝為DIP和SOP。其內置的誤差放大器經過優化，具有良好的過沖和動態響應，以實現低成本和元件數量。通過精確的內部電阻分壓器、精確的EA參考和通用AC輸入恒壓調節(15V，可以保證精確度。通過頻率降低和突發模式控制，在高負載下實現高效率。通過0n-Bright專有的頻率亂序技術和軟柵極驅動器設計，實現了良好的EMI性能。低啟動電流和低工作電流有助于OB2237x在啟動時提供可靠的電源，并降低待機功耗。
OB2237x提供電源軟啟動控制和保護覆蓋，具有自動恢復功能，包括逐周期電流限制、輸出短路保護、片上過溫保護(OTP)、VDD過壓保護(OVP)、過載保護和VDD欠壓鎖定保護(UVLO)
在設計中，低于20 kHz的音調能量被最小化，以便在操作過程中消除音頻噪聲。

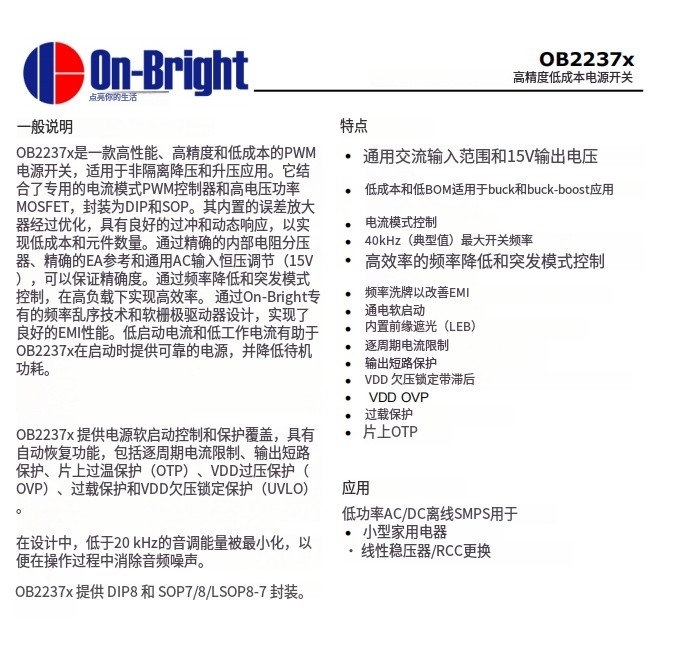

OB2237x高精度低成本電源開關
0B2237x提供DIP8和SOP7/8/LSOP8-7封裝。
OB2237NJPA-H SOP-7 ;OB2237NCPA-H SOP-8; OB2237RCPA-H SOP-8; OB2237RIEPA-H LSOP8-7; OB2237NAP-H DIP-8封裝！
OB2237N特點：
通用交流輸入范圍和15V輸出電壓
低成本和低BOM適用于buck和buck-boost應用
電流模式控制
40kHz(典型值)最大開關頻率高效率的頻率降低和突發模式控制
頻率洗牌以改善EMI通電軟啟動內置前緣遮光(LEB)
逐周期電流限制輸出短路保護
VDD 欠壓鎖定帶滯后VDD OVP
過載保護片上OTP
OB2237NJPA-H OB2237NCPA-H OB2237RCPA-H OB2237RIEPA-H OB2237NAP-H低功率AC/DC離線SMPS，用于小型家用電器
線性穩壓器/RCC更換。
