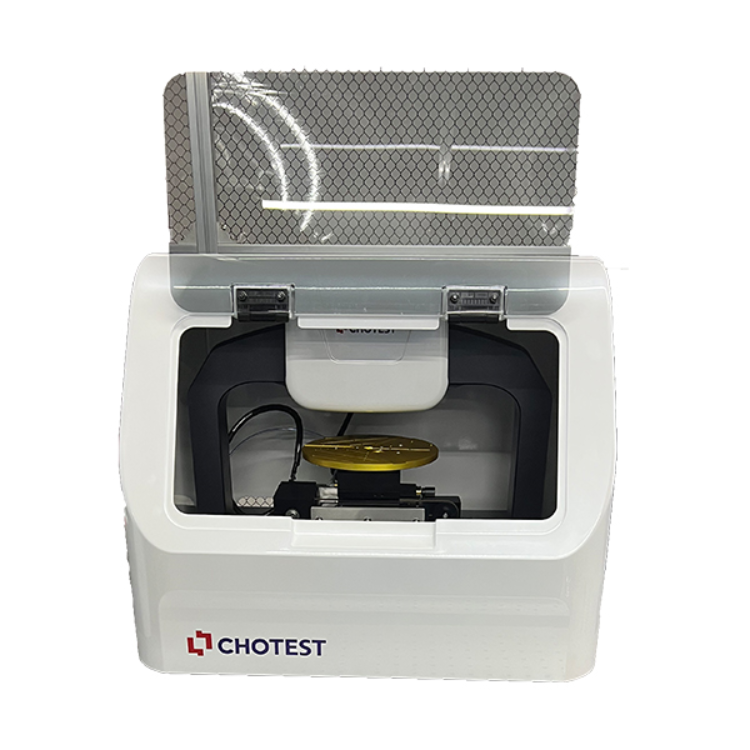

中圖儀器NS系列接觸式表面形貌臺階儀線性可變差動電容傳感器（LVDC），具有亞埃級分辨率，13μm量程下可達0.01埃。高信噪比和低線性誤差，使得產品能掃描到幾納米至幾百微米臺階的形貌特征。主要用于臺階高、膜層厚度、表面粗糙度等微觀形貌參數的測量。單拱龍門式設計，結構穩定性好，而且降低了周圍環境中聲音和震動噪音對測量信號的影響，提高了測量精度。
產品功能
1.參數測量功能
1）臺階高度：能夠測量納米到330μm或1050μm的臺階高度，可以準確測量蝕刻、濺射、SIMS、沉積、旋涂、CMP等工藝期間沉積或去除的材料。
2）粗糙度與波紋度：能夠測量樣品的粗糙度和波紋度，分析軟件通過計算掃描出的微觀輪廓曲線，可獲取粗糙度與波紋度相關的Ra、RMS、Rv、Rp、Rz等數十項參數。
3）應力測量：可測量多種材料的表面應力。
2.測量模式與分析功能
1）單區域測量模式：完成Focus后根據影像導航圖設置掃描起點和掃描長度，即可開始測量。
2）多區域測量模式：完成Focus后，根據影像導航圖完成單區域掃描路徑設置，可根據橫向和縱向距離來陣列形成若干到數十數百項掃描路徑所構成的多區域測量模式，一鍵即可完成所有掃描路徑的自動測量。
3）3D測量模式：完成Focus后根據影像導航圖完成單區域掃描路徑設置，并可根據所需掃描的區域寬度或掃描線條的間距與數量完成整個掃描面區域的設置，一鍵即可自動完成整個掃描面區域的掃描和3D圖像重建。
4）SPC統計分析：支持對不同種類被測件進行多種指標參數的分析，針對批量樣品的測量數據提供SPC圖表以統計數據的變化趨勢。
3.雙導航光學影像功能
在NS200-D型號中配備了正視或斜視的500W像素的彩色相機，在正視導航影像系統中可精確設置掃描路徑，在斜視導航影像系統中可實時跟進掃描軌跡。
4.快速換針功能
NS系列接觸式表面形貌臺階儀采用了磁吸式測針，當需要執行換針操作時，可現場快速更換掃描測針，并根據軟件中的標定模塊進行快速標定，確保換針后的精度和重復性，減少維護煩惱。
性能特點
1.亞埃級位移傳感器
NS系列接觸式表面形貌臺階儀具有亞埃級分辨率，結合單拱龍門式設計降低環境噪聲干擾，確保儀器具有良好的測量精度及重復性；
2.超微力恒力傳感器
1-50mg可調，以適應硬質或軟質樣品表面，采用超低慣量設計和微小電磁力控制，實現無接觸損傷的接觸式測量；
3.超平掃描平臺
系統配有超高直線度導軌，杜絕運動中的細微抖動，真實地還原掃描軌跡的輪廓起伏和樣件微觀形貌。
典型應用
部分技術指標
| 型號 | NS200 |
| 樣品觀察 | 500萬像素彩色攝像機 正視視野：2.2×1.7mm |
| 探針傳感器 | 超低慣量，LVDC傳感器 |
| 平臺移動范圍X/Y | 電動X/Y(150mm*150mm)(可手動校平) |
| 單次掃描長度 | 55mm |
| 樣品厚度 | 50mm |
| 載物臺晶圓尺寸 | 200mm（8吋） |
| 臺階高度重復性 | 5 ?, 量程為330μm時/ 10 ?, 量程為1mm時（測量1μm臺階高度，1δ） |
| 尺寸（L×W×H）mm | 630×610×500 |
| 重量 | 40kg |
| 儀器電源 | 100-240 VAC，50/60 Hz，200W |
