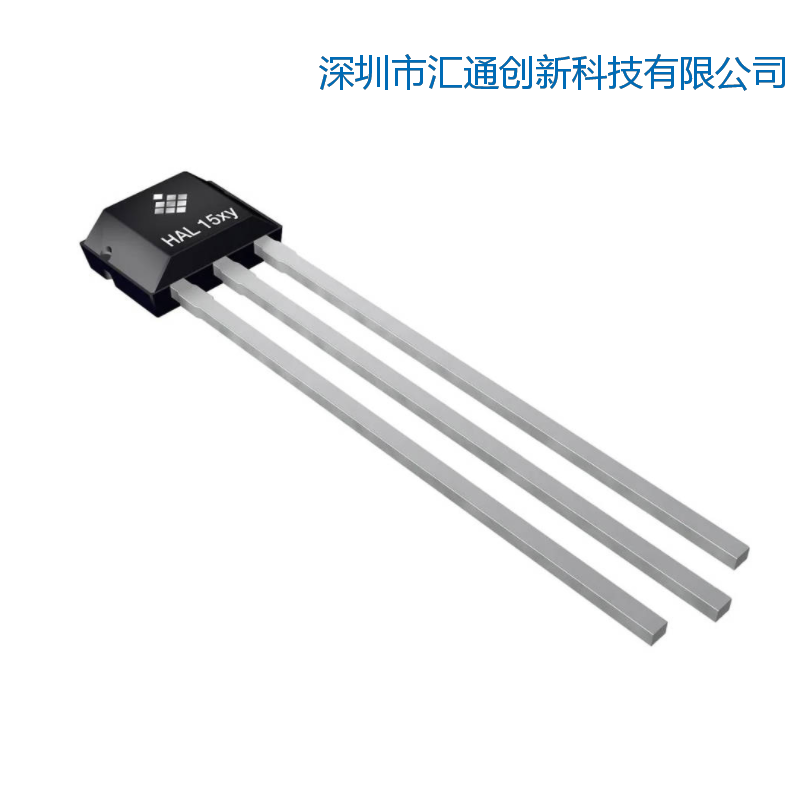

1. 產品概述
- 型號：HAL1501UA-A
- 封裝類型：TO92UA
- 溫度范圍：TJ = -40°C 至 170°C
- 工作電壓：2.7V 至 24V
- 應用場景：適用于工業和汽車應用，如電機換向、位置檢測、磁性編碼器等。
2. 主要特性
- 高靈敏度：典型的開啟磁場（BON）為 0.4 mT，關閉磁場（BOFF）為 -0.4 mT。
- 雙極性開關：輸出在磁場方向改變時切換狀態。
- 溫度補償：磁性開關點在寬溫度范圍內保持穩定。
- 低功耗：典型工作電流為 1.6 mA。
- 過壓保護：能夠承受高達 40V 的過壓。
- 反向電壓保護：VSUP 引腳可承受 -18V 的反向電壓。
- 高 ESD 性能：±8 kV（人體模型）。
- 功能安全：符合 ISO 26262 標準，達到 ASIL B 級別。
- 診斷功能：包括上電自檢（Power-On Self-Test）。
3. 電氣特性
- 工作電壓范圍：2.7V 至 24V。
- 輸出類型：開漏輸出（Open-Drain），需要外部上拉電阻。
- 輸出電流：最大 25 mA。
- 響應時間：輸出刷新周期為 1.6 μs 至 3.0 μs。
- 溫度系數：磁性開關點的溫度系數為 0 ppm/K（典型值）。
4. 磁性特性
- 開關類型：雙極性。
- 典型磁性參數：
- BON（開啟點）：0.4 mT（25°C 時）。
- BOFF（關閉點）：-0.4 mT（25°C 時）。
- 磁滯（BHYS）：0.8 mT（25°C 時）。
- 動態磁場：能夠處理高達 12 kHz 的動態磁場。
5. 應用領域
- 汽車應用：
- 無刷直流電機換向。
- 車窗升降器、天窗的轉速測量。
- 齒輪換擋桿和電子駐車制動器的位置檢測。
- 工業應用：
- 電機控制。
- 位置傳感器。
- 磁性編碼器。
6. 封裝與尺寸
- 封裝類型：TO92UA。
- 尺寸：約 0.106 g，標準塑料封裝。
- 引腳定義：
- 1 腳：VSUP（電源電壓）。
- 2 腳：GND（地）。
- 3 腳：OUT（輸出）。
7. 設計優勢
- 高可靠性：符合 AEC-Q100 汽車電子標準。
- 抗電磁干擾：符合 ISO 7637、ISO 16750 等標準。
- 機械應力補償：通過主動偏移補償技術，減少機械應力對磁性參數的影響。
8. 使用注意事項
- 上電自檢：在上電時，設備會執行自檢程序，確保功能正常。
- ESD 保護：建議在電源線上使用串聯電阻和電容，以提高抗靜電能力。
- 溫度管理：確保工作環境溫度在允許范圍內，避免超過最大結溫。
HAL1501UA-A 是一款高性能的霍爾效應開關傳感器，適用于需要高靈敏度和可靠性的應用場景。
