在眾多工業、醫療以及日常應用場景中，液體的流動監測是確保流程順暢、安全的關鍵環節。TT Electronics推出的OPB350系列管液傳感器，憑借其卓越的性能和靈活的設計，為液體監測領域帶來了高效可靠的解決方案。
一、產品概述
OPB350系列液體傳感器專為與外徑為1/16英寸（1.6毫米）、1/8英寸（3.2毫米）、3/16英寸（4.8毫米）和1/4英寸（6.3毫米）的透明管配合使用而設計。當液體通過這些透明管時，傳感器能夠根據液體的透明度變化，通過光晶體管的電流變化來判斷液體的存在與否，從而實現對液體流動狀態的精準監測。
二、產品特點
（一）多種管徑適配
OPB350系列可適配多種外徑的透明管，涵蓋了從1/16英寸到1/4英寸的常見管徑范圍，能夠滿足不同應用場景下的液體監測需求，無論是細小的輸液管還是稍粗的液體輸送管，都能精準地進行監測。
（二）靈活的安裝方式
該系列提供了兩種主要的安裝方式。OPB350L系列采用引腳設計，可直接安裝在印刷電路板（PCB）上，便于與電子設備集成，實現緊湊的系統設計。而OPB350W系列則配備26 AWG導線，支持遠程安裝，為用戶提供了更大的靈活性，尤其適用于空間受限或需要在特定位置進行監測的場合。
（三）高靈敏度與高可靠性
產品采用高靈敏度的光晶體管，能夠?qū)σ后w的透明度變化做出快速響應。同時，其堅固的外殼設計增強了對環境光的抑制能力，有效避免了外界光線干擾，確保了監測結果的準確性。此外，該系列傳感器還具備良好的抗干擾能力和穩定性，能夠在各種復雜的工業環境中穩定運行。
（四）豐富的輸出狀態
OPB350系列能夠輸出多種狀態信號，如“液體存在”、“無液體存在”和“無管存在”，為用戶提供更全面的監測信息。用戶可以根據實際需求選擇合適的輸出方式，方便與各種控制系統進行集成。
三、應用場景
OPB350系列管液傳感器廣泛應用于多個領域：
（一）醫療領域
在醫療設備中，如輸液泵、血液透析機等，該傳感器能夠?qū)崟r(shí)監測液體的流動情況，確保液體的準確輸送，保障患者的治療安全。例如，在輸液過程中，能夠及時檢測到液體是否滴完，避免因液體滴空導致的空氣栓塞等風險。
（二）工業領域
在工業生產中，對于各種液體的輸送和監測至關重要。無論是石油、化工行業的液體原料輸送，還是食品飲料行業的液體灌裝，該傳感器都能提供可靠的監測解決方案，確保生產過程的順利進行，提高生產效率和產品質量。
（三）辦公設備領域
在辦公設備中，如打印機、復印機等，該傳感器可用于監測墨水、碳粉等液體的使用情況，及時提醒用戶補充耗材，避免因耗材不足導致的設備故障。
四、電氣規格
（一）絕對最大額定值（TA = 25° C，除非另有說明）
- 存儲溫度：-40° C 至 +100° C
- 工作溫度：-40° C 至 +85° C
- 引腳焊接溫度：260° C（距離外殼1/16英寸處，使用電烙鐵焊接5秒）
（二）LED參數
- 正向直流電流：50 mA
- 峰值正向電流（2 μs脈沖寬度，0.1%占空比）：1 A
- 反向直流電壓：2 V
- 功耗：100 mW
（三）輸出光晶體管參數
- 集電極 - 發射極電壓：24 V 或 30 V
- 集電極直流電流：50 mA
- 功耗：100 mW
五、產品型號
- OPB350L062：PCB安裝，適用于1/16英寸管徑
- OPB350W062Z：帶安裝卡扣的有線組件，適用于1/16英寸管徑
- OPB350L125：PCB安裝，適用于1/8英寸管徑
- OPB350C125Z（已停產）：帶安裝卡扣和Molex連接器50-57-9404的有線組件，適用于1/8英寸管徑
- OPB350W125Z：帶安裝卡扣的有線組件，適用于1/8英寸管徑

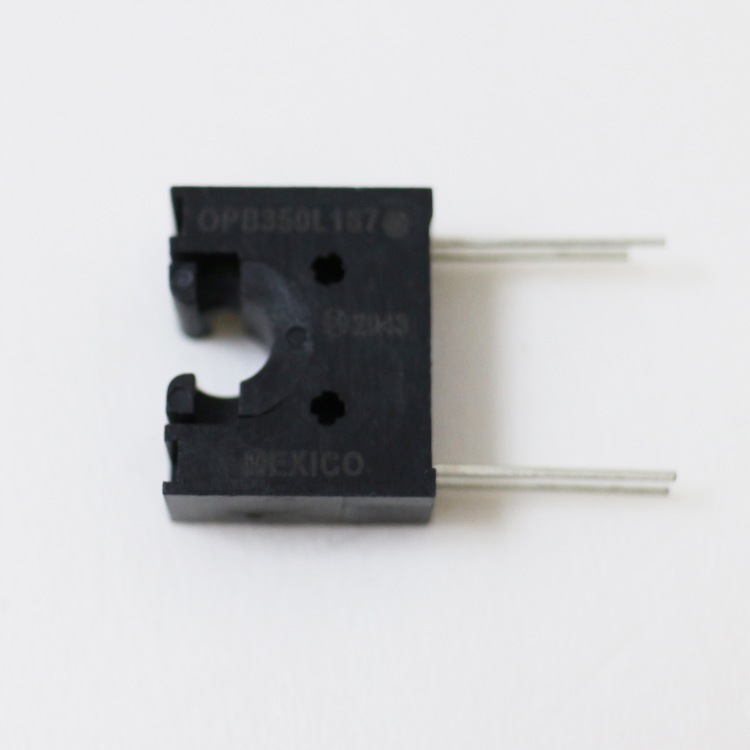

- OPB350L187：PCB安裝，適用于3/16英寸管徑
- OPB350W187Z：帶安裝卡扣的有線組件，適用于3/16英寸管徑
- OPB350L250：PCB安裝，適用于1/4英寸管徑
- OPB350W250Z：帶安裝卡扣的有線組件，適用于1/4英寸管徑
六、安裝與使用
- 選擇合適的型號：根據實際應用中的管徑和安裝需求，選擇相應的OPB350系列型號。
- 安裝傳感器：
- 對于PCB安裝的型號（如OPB350L系列），直接將傳感器焊接或安裝到印刷電路板上，確保引腳與PCB的焊盤對齊。
- 對于有線組件（如OPB350W系列），將傳感器的導線連接到控制電路中，并根據需要固定傳感器的位置。
- 連接管路：將透明管插入傳感器的檢測區域，確保管路與傳感器的對齊良好，避免光線泄漏。
- 調試與校準：根據實際應用需求，通過測試不同液體（如清水、有色液體等）的狀態，記錄光晶體管的電流變化，從而確定不同狀態下的典型電流值，以便后續監測時進行準確判斷。
OPB350系列管液傳感器以其靈活的適配性、高靈敏度和可靠性，為液體監測提供了一種高效、便捷的解決方案，適用于多種液體監測場景，是您液體監測應用的理想選擇。
