武漢凱迪正大KDXZ-22/22

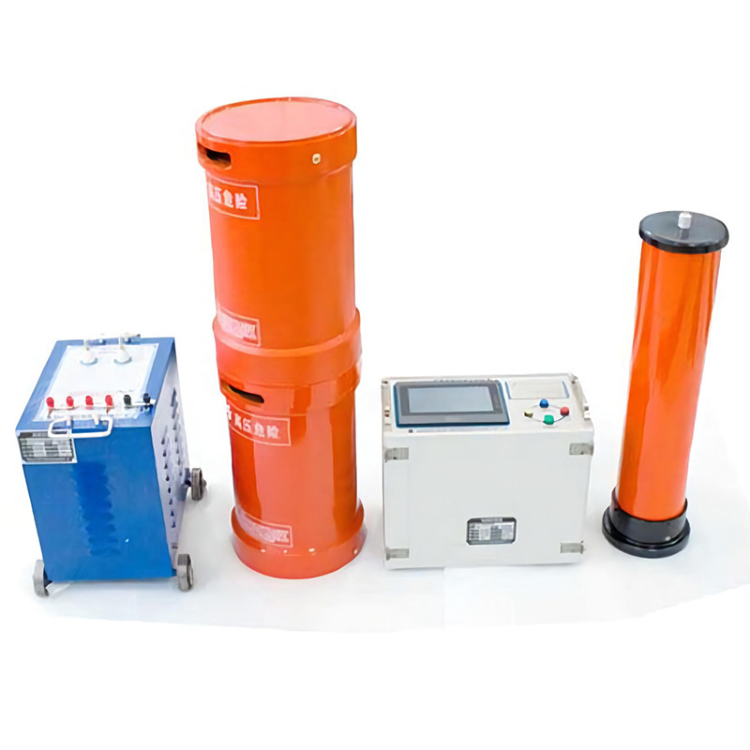

組成及基本參數特點
1. 激勵變壓器6kVA/1kV/0.4kV（1臺）
額定容量：6kVA
輸入電壓：0-400V，單相
輸出電壓：1kV
結 構：干式
重 量：約40kg
2. 變頻電源6kW/220/380V（1臺）
額定輸出容量：6kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0–400V（單相）
額定輸入/輸出電流：15A
電壓分辨率：0.01kV
電壓測量精度：0.5%
頻率調節范圍：30–300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：0.1%
運行時間：額定容量下連續運行5分鐘，器件最高溫度≤65K
噪聲水平：≤50dB
重量：約12kg
2.1 結構與操作特性
2.1.1. 安裝適應性：支持縱向/橫向放置，便于現場操作及觀察
2.1.2. 防護設計：
· 外部保護鋁箱及內置減震橡膠支撐腳，減少運輸震動和吊裝沖擊，保證變頻電源的長期穩定與可靠性。
· 具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。
2.1.3.人機交互：大屏幕液晶屏（支持觸摸或外接鼠標）
2.1.4.參數顯示：
· 顯示諧振電壓（試驗前設置的目標電壓）、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、階段升壓及階段計時狀態、電容電感頻率互換計算。
· 支持參數查詢，圖形化顯示頻率曲線、電壓曲線，用于判斷諧振頻率準確性及穩定性
2.1.5.?參數設置：
· 支持頻率范圍分段設定（如30–300Hz、45–100Hz等）按需設置，可加快調諧過程。分辨率自定義（0.1Hz、0.2Hz、0.5Hz、或1.0Hz），在調諧效率與調諧精準度之間取得優化平衡。
· 可設置或選擇起始頻率/電壓、終止頻率、階段升壓和計時、分壓器變比、激勵變變比、試驗模式選擇、電容電感頻率互換計算
· 過壓、過流、閃絡保護閾值設置
2.1.6.試驗模式：支持自動、半自動、手動三種模式。
2.1.7.數據管理：
· 存儲器為非易失存儲器，可保存50次試驗記錄，支持USB接口導出打印（設備攜帶打印機自選）
· 試驗結果保存、打印、上傳、回查等
2.1.8.故障提示：中斷狀態及保護觸發信息實時反饋
2.1.9.自動穩壓：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%。
2.1.10.頻率調節優化：支持粗調與細調，自動尋找試驗諧振點，防止試驗過程中諧振頻率漂移。
3. 高壓電抗器44kVA/22kV（3節）
額定容量：44kVA
額定電壓：22kV
額定電流：2A
電 感 量：55H/單節
品質因素：Q≥30 (f=45Hz)
結 構：干式
重 量：約40kg
4. 電容分壓器30kV/1800pF（1套）
額定電壓：30kV
高壓電容量：1800pF
介質損耗：tgσ≤0.5%
分 壓 比：1000：1
測量精度：有效值1.5級
重 量：約9kg
