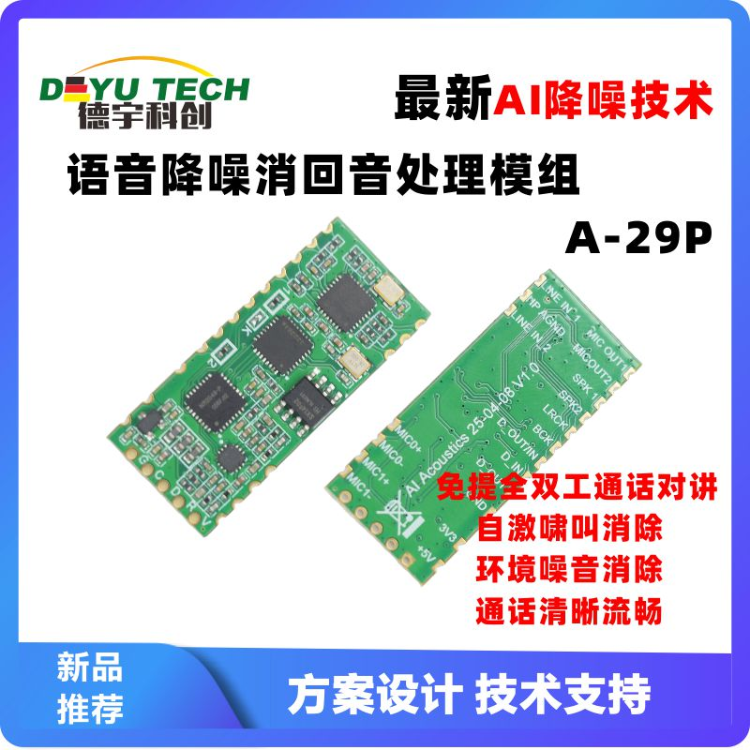

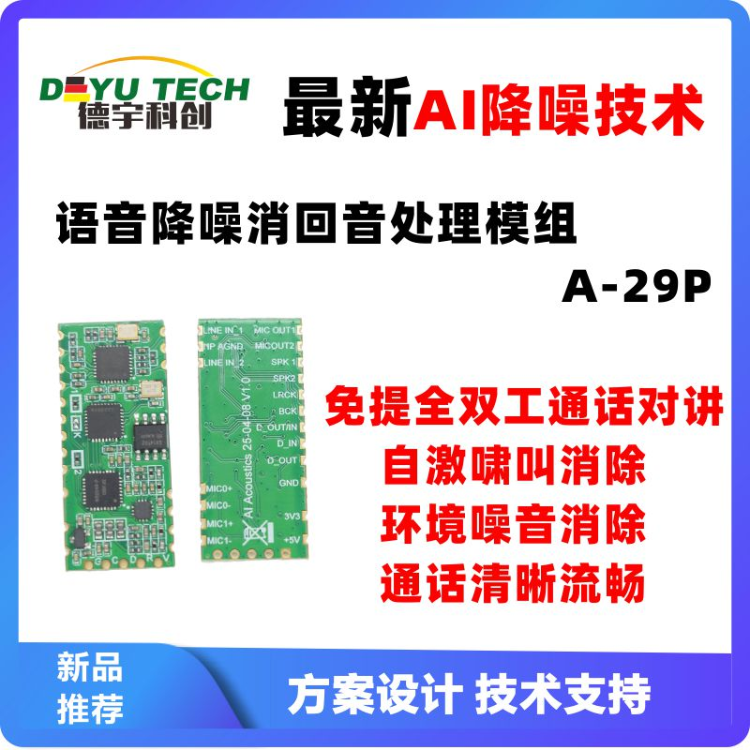

A-29P 是一款高性能的 DSP 數字語音處理模塊， 針對所有免提全雙工通話設備中的回音問題進行消除（ AEC），并具有超強的 AI 環境噪音壓制(AI-ENC)功能， 及定向拾音(BF)功能,讓通話設備獲得更好的語音品質。在同類型模塊中，主芯片的處理能力，及算法差異，在外形結構比較小，喇叭音量又很大的通話產品中，回音消除功能很難處理。而 A-29P 的優異處理性能，則很好解決了這個問題，并保持非常好的全雙工流暢度。

顛覆性AI降噪技術

       采用深度神經網絡算法，實時分離人聲與噪聲特殊優化風噪/敲擊/金屬聲場景，降噪深度達45-90dB.   A-29P 也具有超強的 AI 降噪性能，可以針對麥克風拾取到的任何噪音進行壓制處理（包括敲擊聲，風直接對著麥克風吹， 或直接拍打麥克風， 以及生活場景的汽車喇叭聲，金屬器件掉落聲，金屬敲擊聲，等等眾多噪音都能進行消除）， 并且只保留人聲頻率，讓通話設備的溝通功能更方便，也適合更多的環境和場合

行業應用場景:

智能安防


??可視門鈴抗風雨干擾 ?? IPC攝像頭工地噪音過濾 ??銀行ATM對講防嘯叫  ??監獄探視系統回聲抑制

工業物聯網

??礦山井下通信降塵噪 ??車間設備遠程語音指導 ??能源設施故障報警 ??物流倉儲語音揀選

消費電子


??車載中控免提通話 ??會議平板全向收音 ??錄音筆采訪抗干擾 ??老人監護儀清晰對話

特殊領域

??醫療隔離病房通話  ??水下設備語音傳輸  ??應急廣播系統 ?? 高架橋噪音環境對講

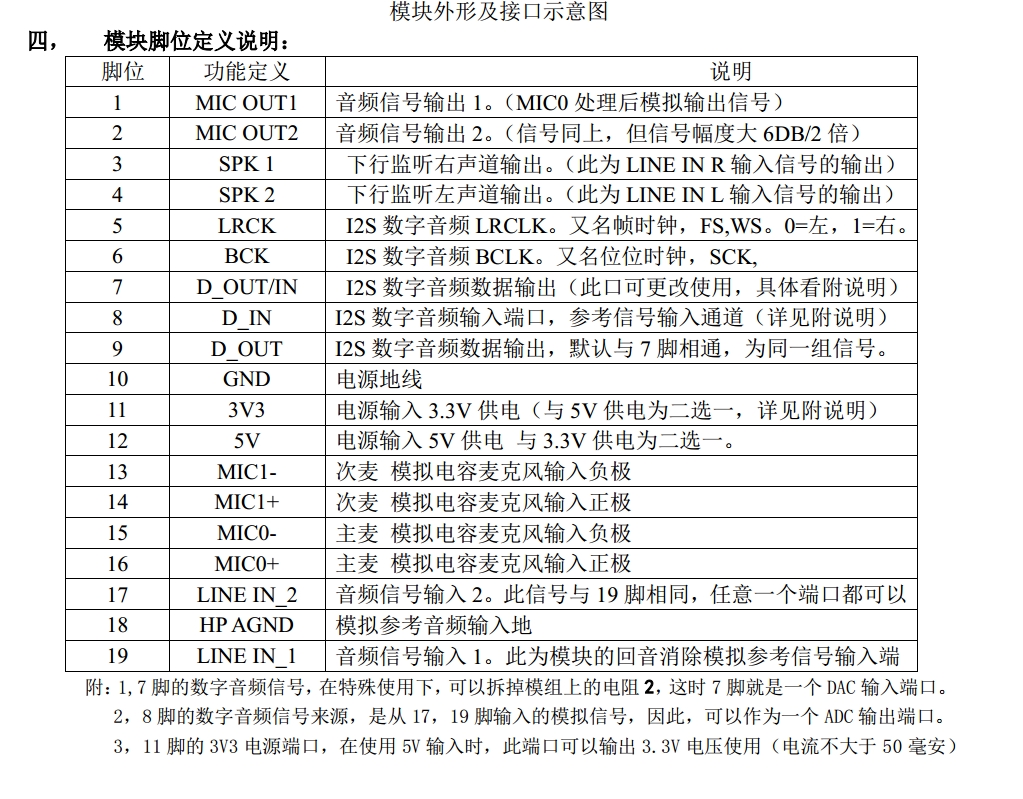

產品參數

模塊電氣性能指標：
※ 輸入電壓： 端口 12 為直流+4V～+6.5V ，端口 11 為 3.3V
※ 工作電流： 28-35mA
※ LINE OUT 模擬音頻輸出端口阻抗 10KΩ， 信噪比(SNR)91dB,最大輸出幅度 1.5Vrms.
※ LINE IN 模擬參考音頻輸入端口阻抗 47KΩ， 輸入信號最大幅度 1Vrms.
※ 麥克風錄音拾取范圍:10cm-500cm（不同固件距離不同） .
※ 回音消除指標:100db
※ 可消除回音空間延遲時間:100mS
※ 最佳狀態,有效降噪指標： 45dB-90dB (AI 固件降噪下)
※ 工作溫度： -20 度～85 度
※ 工作濕度:相對濕度小于 90%

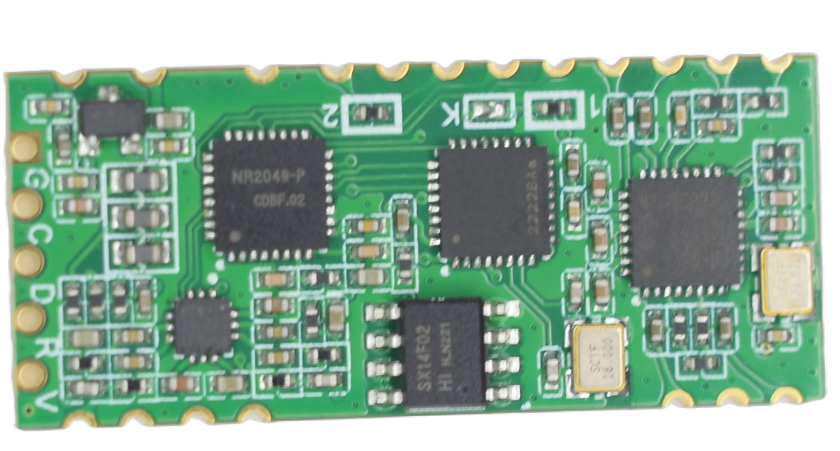

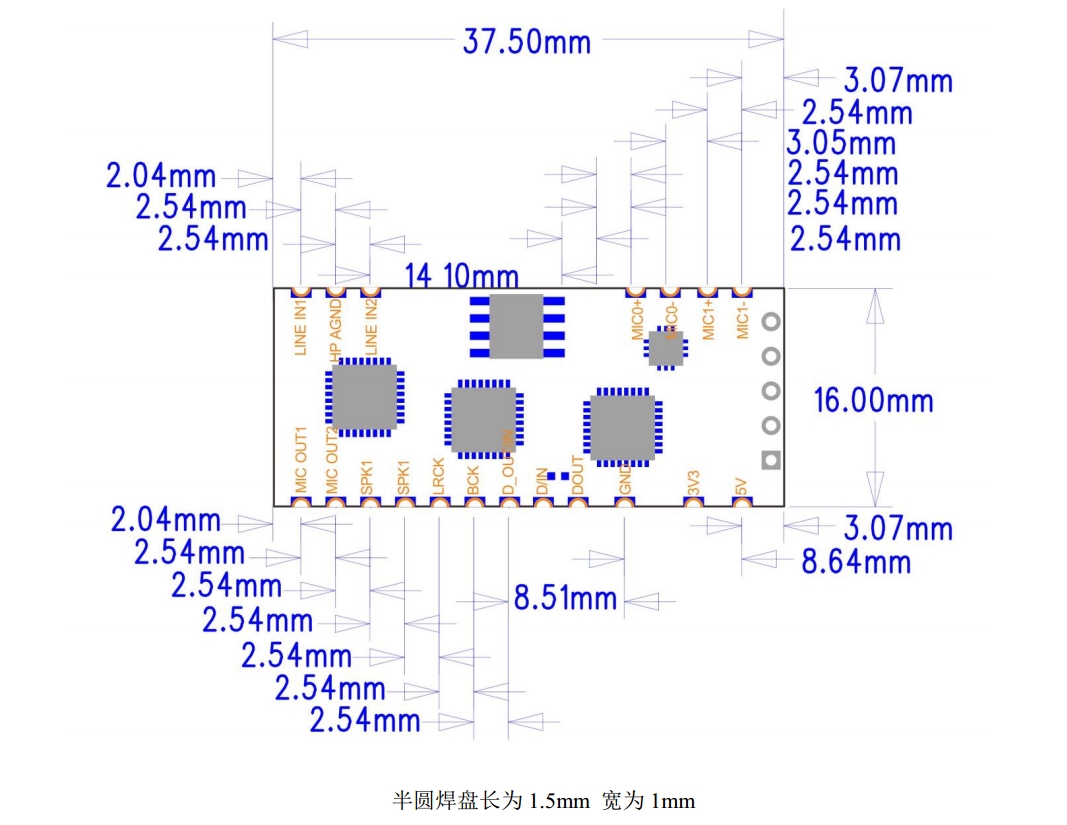

模塊尺寸規格

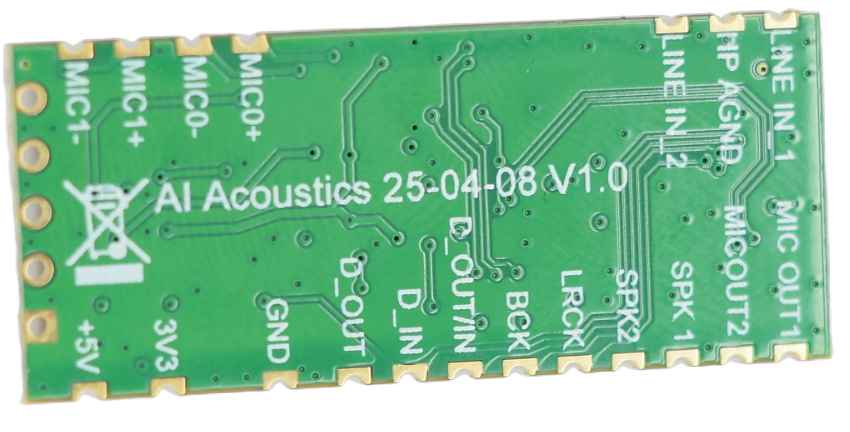

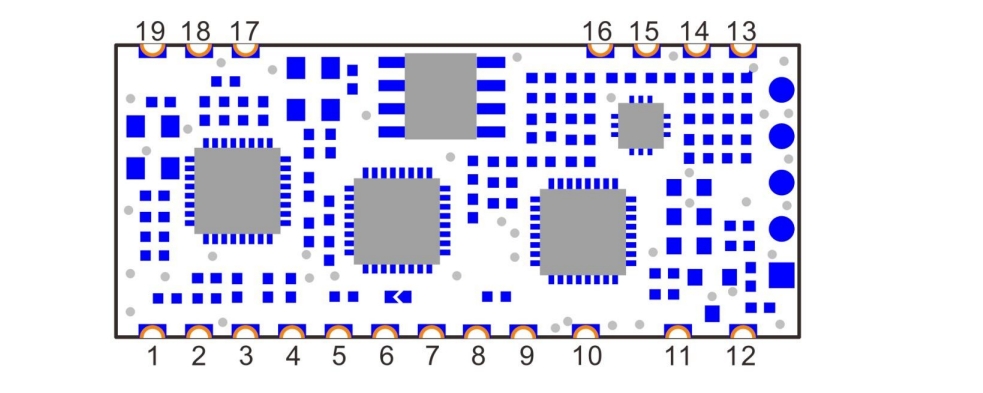

    模塊端口采用半孔焊盤設計，體積小巧（長 37.5mm,寬 16mm）。在已成型的產品中，可以通過轉接板快速接入；而在新產品設計時，則可以按模塊尺寸圖，直接做焊盤形式焊接在系統板上，方便各類產品的設計生產使用。 (此型號可以直接端口兼容替換 A-09， A-06 模塊)

功能圖示

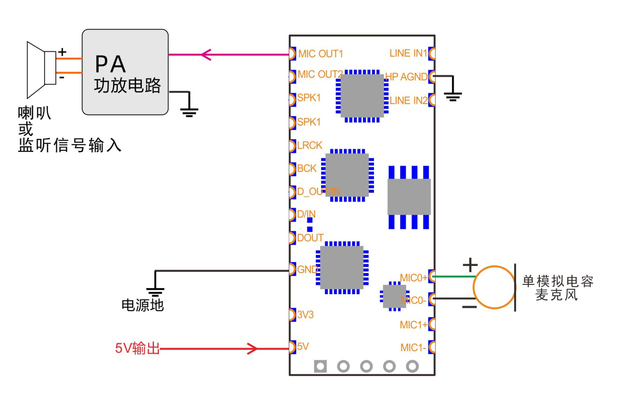

單模擬麥克風輸入-模擬音頻輸出   AI降噪拾音器模式

        A-29P具有很好的AI降噪特性，以及遠場拾音功能（AGC）,因此作為拾音器和助聽器設備的拾音前端也是非常適合。AGC功能開啟后，可以實現在5-10的拾音距離，并有很好的降噪效果。

        A-29P的降噪等級也可以按需要進行調整，以適配不同的拾音設備對噪音強度調整，以及某些聲音需要保留而進行調整。由于A-29P輸出信號幅度比較小，無法直接驅動喇叭或者耳機，因此后端需要添加運放或者功放電路已放大需要的信號幅度

單模擬麥克風+模擬輸出方式（功放前端取回音參考）

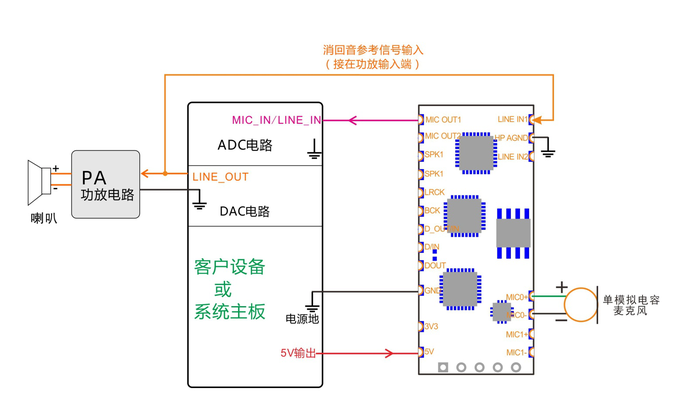

單模擬麥克風連接圖（消回音模式一）

       麥克風選用常規駐極體電容麥克風。麥克風連接到MIC0的相應腳位上。麥克風的靈敏度常規推薦選用-42dB。在實際應用中可以根據需要的拾取距離而選擇不同靈敏度規格的(靈敏度越高，拾音距離越遠)。

       模擬麥克風拾取的音頻信號經過DSP的消回音及降噪處理后,從MIC OUT1或MIC OUT2的2個端口同時輸出。輸出方式為單端輸出,此信號可以連接到下一級系統主板的MIC 輸入或LINE IN端口上，如果下一級的MIC輸入或LINE IN是差分輸入方式，則差分輸入的N極（負極）懸空或接地。

      MIC OUT1和MIC OUT2輸出的音頻信號相同，而MIC OUT2信號幅度比MIC OUT1大6dB(2倍)，使用時可以根據需要的信號大小選擇其中1個端口。

      A-29P的LINE IN 1以及LNIE IN 2為消回音參考信號的2個輸入端口,可以根據設備是否有左右雙聲道而選擇。常規單聲道設備，默認選用LINE IN 1為消回音參考信號輸入。

此模式由于參考信號，是接在功放的輸入端，因此信號幅度不會很大，在考慮不影響原機信號下，可以直接連接到模組的LNIE IN.

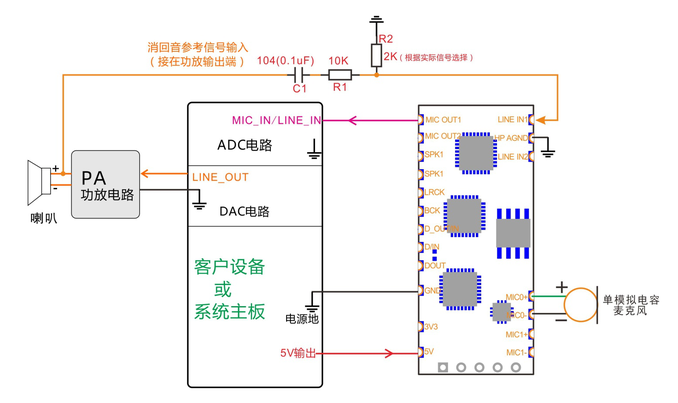

單模擬麥克風+模擬輸出方式（功放后端取回音參考）

單模擬麥克風連接圖（消回音模式二）

       此模式與模式一基本相同，包括模擬麥克風的選型和基本連接。

差別主要是在參考信號的連接上，模式二的參考信號選擇從功放的輸出端連接。部分設備，比如安卓核心板以及其他工控板之類，功放與解碼部分都集成在一塊主板上，這時候，要從功放之前取參考信號就相對復雜一些，也不方便快速生產使用，此模式可以解決絕大部分的參考信號取值問題。

       由于各類產品的功放輸出功率大小不一，模塊的LINE IN輸入信號幅度過大，則會造成削頂飽和，信號的取值也不完整。由于LINE IN 的ADC最大輸入信號幅度不能超過1.0VRMS。所以對于1-2W的功放輸出幅度不是很大，可以吧功放輸出的正極直接連接到模塊的LINE IN端口，而2W以上的功放芯片，則需要根據功率不同串電阻進行衰減分壓，D類功放芯片，最好還要加入電感電容把數字載波過濾再接入模塊的LINE IN。

示意圖標注的消回音參考分壓阻容規格參數，適合3-5W的功放對照使用。其他更大功率的功放，則需要根據實際分壓幅值而設置阻容規格。

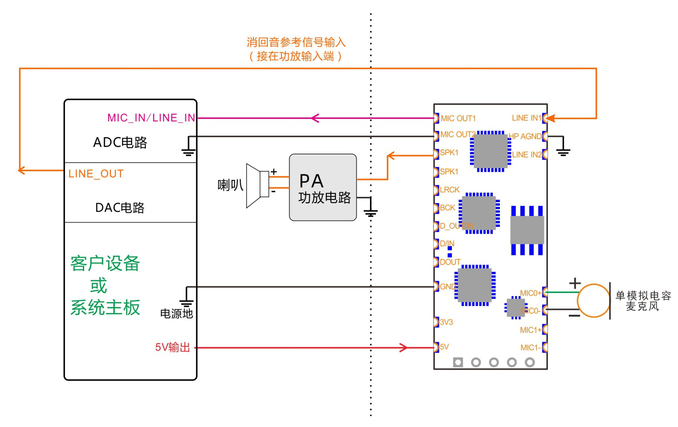

單模擬麥克風+模擬輸出方式（功放連接在模組SPK后級）

單模擬麥克風連接圖（消回音模式三）

      此模式與前面2種模式的差別是，功放電路設計在A-29P的下行輸出之后，這樣設計的優點是下行信號完全是由A-29P模塊處理和輸出，使得消回音的參考信號更準確和穩定，消回音的效果也是最好的。

      A-29P的LINE IN有2端口，分別支持雙聲道立體聲的輸入，如果需要加入消回音設備是雙聲道輸出，則可以吧LINE IN的1和2的2個通道分別接入，再分別在SPK的1和2的2個輸出分別接2路功放輸入端口。

除了功放連接的差別之外，其他的麥克風選型和連接，同樣參考模式一即可

單模擬麥克風+數字音頻輸出方式

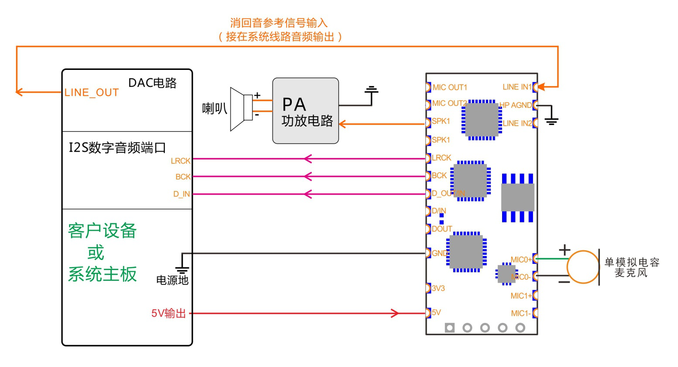

單模擬麥克風連接圖（消回音模式四）
        此模式的LINE OUT信號通過數字音頻輸出，數字音頻格式是I2S。

此模式可以方便部分主板只有數字接口的使用，減少中間ADC的環節，也能獲得更好的音頻信號，以及更好的抗干擾能力。

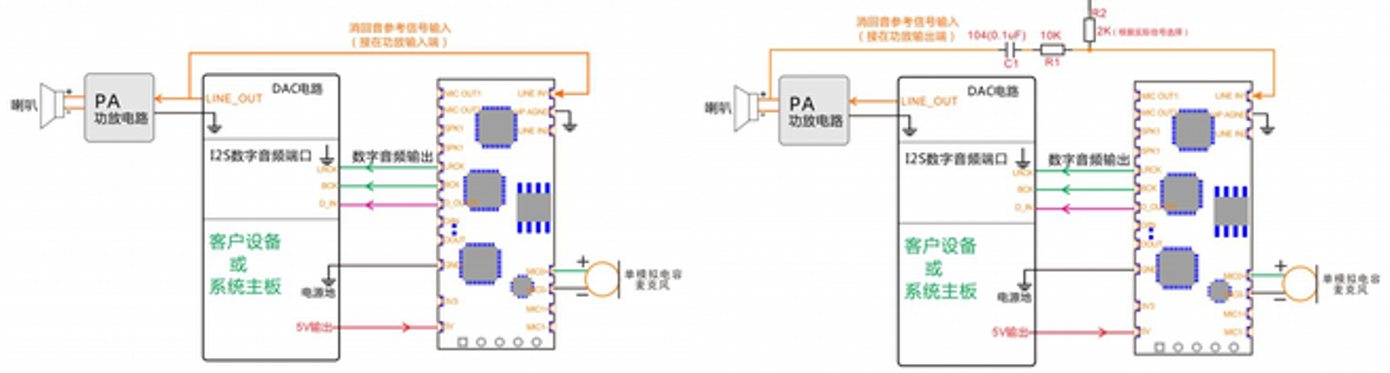

由于功放輸出部分還是模擬音頻，因此消回音的參考信號從模塊的LINE IN端口輸入，參考信號的取值，除了上圖的方式外，也可以按前述的方式，按下2圖連接

需注意，A-29P模塊的LINE OUT音頻輸出的模擬通道和I2S數字通道是同時輸出的，2種連接方式程序不需要更換，直接按設計使用就可以

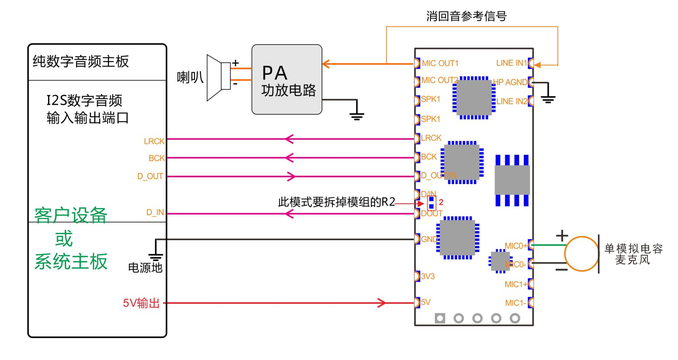

單數字麥克風輸入-數字音頻輸出（特殊應用）

單模擬麥克風連接圖（消回音模式五）

        此模式適合客戶主板上無任何模擬端口的情況下使用?？梢越柚鶤-29P的編解碼電路，通過I2S的輸入和輸出，把客戶主板需要的ADC和DAC工作都放在A-29P的模組上面。

       在進行此模式之前，需要吧A-29P模組上的預留電阻R2拆除。拆除R2電阻之后，A-29P的端口7由I2S D_OUT/IN，變為I2S D IN功能，可以連接客戶主板過來的I2S D OUT 音頻，然后經過A-29P的DAC處理，從MIC OUT1 或MIC OUT2 輸出。然后A-29P模擬麥克風MIC0進入的麥克風信號經過降噪和消回音處理之后，從端口9腳I2S D_OUT輸出,可以連接到客戶主板的I2S D IN端口使用。

       A-29P的MIC OUT端口輸出的音頻為功放需要的喇叭監聽信號，因此可以連接到功放的輸入端，進行放大，并驅動喇叭。而這時，為了得到消回音功能，在A-29P上，讓MIC OUT的信號接入到 LINE IN端口。

雙陣列麥克風輸入-模擬輸出方式(特殊應用二)

雙模擬麥克風連接圖（消回音模式六）

A-29P模組還可以支持雙模擬麥克風輸入方式使用。

雙麥模式下，可以開啟波束定向拾音功能，或增強拾音降噪功能及消回音功能，相應雙麥模式也可以對應前述的5種模式。

但需要注意雙麥克風模式下，如果開啟波束定向，付麥聲音是不輸出，僅僅是作為輔助拾音。
然后在開啟波束定向模式下，AI降噪功能會關閉。

     雙麥模式有很多組合及變動方式，如果需要使用波束定向功能，請與技術人員確認可行性及功能的效果說明。
