德國海曼最高分辨率熱電堆陣列傳感器HTPA160x120d

熱成像傳感器

型號： HTPA160x120dL3k95/0k8UHiS

--- 產品參數 ---

分辨率 160x120
傳感器類型熱電堆陣列

--- 數據手冊 ---

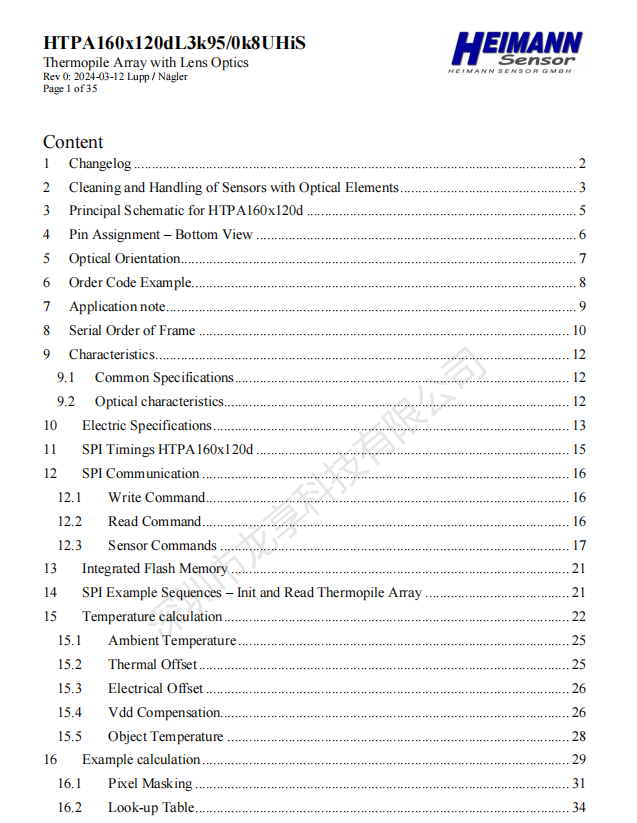

HTPA160x120dL3k95_0k8_UHiC_Datasheet_Rev0.pdf

--- 產品詳情 ---

HTPA160x120dL3k95/0k8UHiS是海曼heimann最新研發的最高分辨率的熱電堆紅外陣列傳感器，封裝在TO-8外殼內，非常適合熱成像具有QQVGA分辨率。

由于使用了數字SPI接口，操作僅需六根引腳。它擁有16位ADC和內置FLASH，用于存儲所有校準數據。幀率可以單獨設置，取決于傳感器時鐘和ADC分辨率。

對于高16位分辨率，整個160x120格式的幀率可以達到9 Hz，而較低的ADC分辨率和不同的
氣體填充允許幀率高達30 Hz或更高。不同的可用光學透鏡，與陣列集成在TO-8封裝中，
提供了38x30度到123x84度的視場（FOV）。

同樣的陣列還可以應用于快速掃描儀，其中只讀出例如160x10或160x20像素的片段。
這樣的160x10陣列可以以全局快門模式運行，并達到高達80…150 Hz的幀率，允許檢測
或測量工業傳送帶上熱物體的溫度，其中NETD約為300...600 mK就足夠了。

特點：

160x120 熱電堆分辨率像素元素
真正的無機械運動操作
38x30° 到 123x84° 視場
對于完整的160x120陣列格式，幀率范圍為9到30赫茲
對于160x10像素段，高幀率范圍為80到150赫茲
16位ADC分辨率
高物體溫度范圍
