前言： 現實中的世界是電子技術的世界——模擬電路+數字電路。模擬電路中行走的是連續的信號，也就是說基于時間為參數的各種函數，而數字電路就干脆多了，就兩種狀態高電平或低電平。

　　現實中的世界是電子技術的世界——模擬電路+數字電路。模擬電路中行走的是連續的信號，也就是說基于時間為參數的各種函數，而數字電路就干脆多了，就兩種狀態高電平或低電平（嚴格來說是三種，還有一種介于高低電平之間，狀態未知）。學習電子技術，主要是通過教材+計算機仿真軟件如multisim+動手實踐，有了一定的理論基礎之后，多看多分析原理圖，教材推薦秦曾煌主編的電工學和電子學兩本教材。

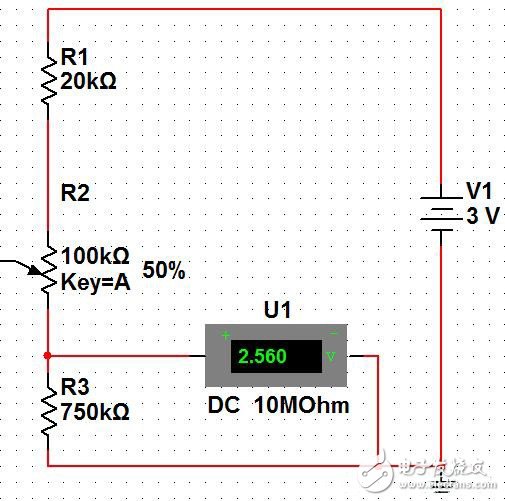

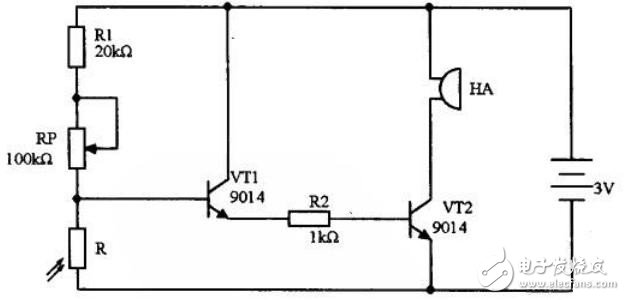

　　上圖是簡單的光控報警電路，以此我們來分析一下，領略美妙的電子技術。首先我們看到電路中右光明電阻R和三極管VT1和VT2，以及蜂鳴器HA，那么我們大概可以猜一下其工作原理是因為R阻值的變化，R阻值兩端電壓變化導致三極管狀態變化，從而影響蜂鳴器的工作狀態。在multisim仿真軟件中搭建如下電路圖，這就是一個電阻分壓電路，光敏電阻阻值越大，那么其兩端電壓也就越高。

　　光控報警電路中關鍵元器件就是三極管，關于三極管的組成大家查找秦曾煌的教材。總的來說無論是NPN型還是PNP型三極管，有B基極、C集電極和E發射極三個引腳。就像一談到二極管聯想到單向導通性，一談到三極管就要聯想到“電流放大”，大家把三極管和現實生活中的水龍頭類比（B為閥門，C為水箱，E為水管）就很容易明白了。以NPN三極管為例，當BE之間電壓達到觸發電壓（0.7V）時相當于水龍頭閥門打開，此時水箱中的水可以流向水管，具體的流量和閥門打開的程度有關，也就是三極管作用在放大區域；當閥門打開程度最大時，此時水箱中的水流向水管的流量是固定的，也就是三極管作用在導通區域；當然閥門關閉時沒有水流量，也就是三極管作用在截止區域。

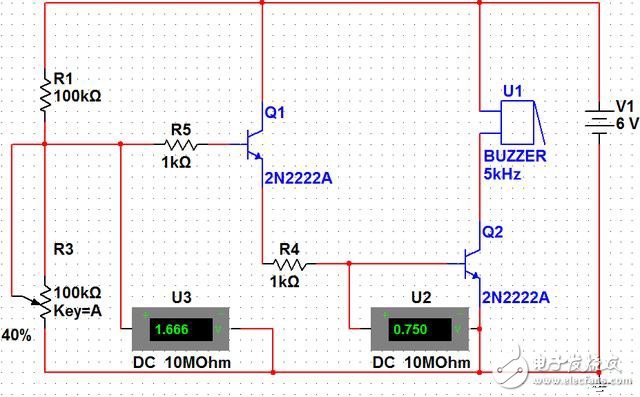

　　回到最初的光控報警電路中，當光敏電阻阻值增大到某一值時，三極管VT1導通（注意這里的導通不同于三極管的工作特性中的“導通”術語，只是說明此時三極管向水龍頭閥門一樣打開了，有水流流過而已，下文中的VT2也是如此），此時VT1集電極電流流向發射極，也就是說此時三極管VT2基極有電流流過，同時產生壓降；若三極管VT2導通，那么蜂鳴器就會發出聲音了。通過multisim軟件搭建的原理圖如下，當我們調節R3（光敏電阻）阻值到40K時，三極管Q2的基極電壓為0.75V，此時蜂鳴器發出嘀嘀的聲音。
