以太網接口電路設計 附PCB圖

本文主要研究了基于ARM芯片的以太網接口電路設計。在深入剖析以太網傳輸規范協議的基礎上，選擇單獨一個沒有以太網模塊功能的ARM芯片作為主控芯片外接一個以太網控制芯片構成以太網接口電路，所選芯片型號為ST公司的最新Cortex-M3核的STM32系列芯片嵌入式芯片作為主控芯片，完成以太網接口電路功能的設計。本文主要闡述了設計需要的原理知識以及詳細設計的過程，主要完成的工作如下：

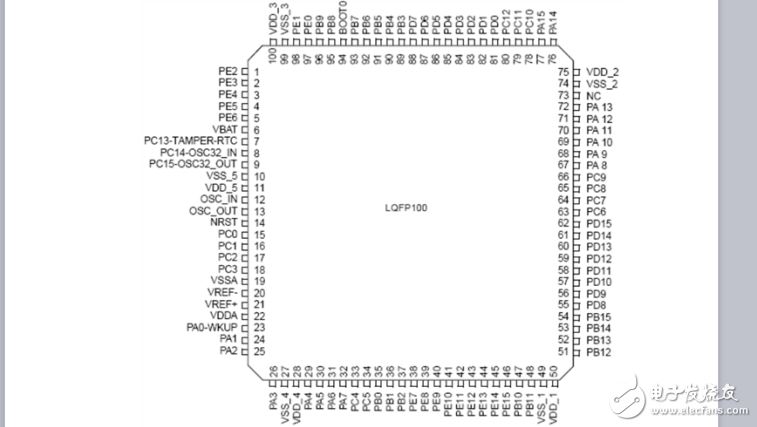

一．根據設計要求選用STM32F103VET6嵌入式芯片，應用protel99SE軟件作出所需要使用的外圍設備的電路原理圖與PCB圖，完成系統硬件平臺的構建。

二．結合相關以太網知識選取以太網控制芯片RTL8019AS，并結合20F001N和RJ-45接口構成外圍電路。

2 系統總體設計

根據本設計的要求，首先需要明白設計需要完成的內容。本文按照先確定大框架開始，然后逐步細化到每個芯片之間的連接，首先確定設計的方案，之后是微控制芯片的選取，其中包含選取該芯片的原因、該芯片的優點與芯片簡單介紹，硬件電路平臺的搭建，然后連接電路構成最終可用電路圖［4］。

2.1 設計方案的確定

設計一個以太網接口電路，通常有兩種設計方案：第一種為選擇一種能具有以太網模塊功能的芯片獨立實現，從而簡化了硬件設計，但是如果只為了實現單一的以太網，這樣無疑提高了經濟成本，另一種是與通常以太網電路設計相似，選擇一款A(yù)RM微控制芯片如LPC2210和相應的以太網主控芯片如RTL8019AS，將兩芯片進行相應的硬件連接，同時基于硬件進行相應的軟件編程來實現。這種設計的優點為，將一個復雜的設計分成不同功能的模塊解決，芯片分工明確且避免了相關底層驅動沖突等問題，但缺點是工作量加大。縱觀國內市場占有率高的芯片，從經濟成本與設計工作量兩方面考慮，發現第二種方案切實可行，本文選取第二種設計方案［5］。

2.2 芯片的選擇

根據設計要求，本論文主要下面幾種主要芯片：

（1）主控芯片

（2）以太網控制芯片

（3）以太網變壓器芯片

（4）存儲器芯片
