溫度的量測應用非常的廣泛，從農業上的氣溫觀測，及日常防疫的體溫量測至工業上的半導體制程，溫度都是相當重要的一個指標及依據。本文主要是介紹 HYCON HY16F188 Series 芯片在溫度量測上的應用，并透過 Touch Key 的界面進行操作。由于 HY16F188 芯片內部集成高精度∑△ADC，且ADC 輸出頻率最快可以到達 10KHZ，藉由外部 LCD 驅動 IC HY2613B 完成顯示。HY16F188 用于溫度上的量測，不需外接的感測組件即完成，達到周邊電路簡單且省電的應用。
2.原理說明
2.1 量測原理

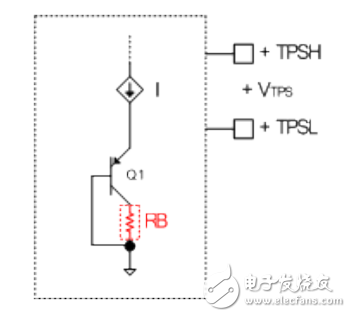

本應用的溫度量測組件是采用，IC 內部的絕對溫度傳感器 TPS，絕對溫度傳感器由二極管（BJT）組成，其電壓信號對溫度的變化為一通過 0°K 曲線，其具以下特色溫度傳感器在環境溫度為 0°K 時期輸出的電壓值 VTPS@0°K=0V 透過測量方式可使得模擬數字轉換器 ADC 的偏移電壓（VADC-OFFSET）與BJT 之不對稱性（IS1≠IS2）自動抵銷。校正溫度僅需單點校正。
