設計了一款帶閾值補償功能的峰值 電流模式大功率 LED驅動芯片。該芯片在傳統的斜率補償技術的基礎上，采用電壓電流轉換的跨導結構，將輸入端電壓和負載端電壓的變化轉化為對應的電流變化的方式，實現在峰值電流模式下對斜率補償?shù)拈撝颠M行補償?shù)?目的，此結構提高了電路斜率補償?shù)木群蜏蚀_度以及峰值 電流模式下電流環路反饋控制的精度。通過 1umBCD工藝進行仿真驗證，結果表明在 20-40V的輸入電壓范圍內輸出電流最高可達到 lA，電流精度在士0．1％以內。

　1、峰值電流控制模式 LED驅動芯片設計

　　1．1 降壓型 LED恒流驅動拓撲結構

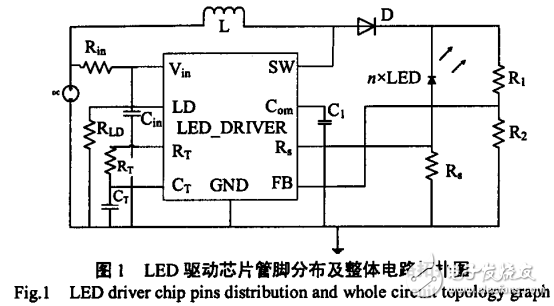

　　圖l所示為降壓型 LED驅動芯片管腳和外部連接圖，降壓型的 LED驅動芯片輸入電壓比負載電壓高【引。該芯片通過不同的電阻 RT和電容 CT的組合來決定芯片開關頻率，從而滿足不同開關頻率照明環境的要求。電阻 采樣流過 LED的峰值電流轉換為電壓作為內部比較器的比較閾值，來產生控制集成在芯片內部的功率管的脈沖信號的脈寬，從而實現PWM （脈寬調制）控制，并將 LED上的電流峰值控制在較小變化范圍內。芯片F(xiàn)B腳是峰值電流斜率補償?shù)拈撝笛a償反饋端，電阻 R2采樣負載電流轉換為電壓隨負載電壓線性變化，同時將采樣電壓反饋到輸入的芯片內部比較器，通過芯片內部的閾值補償電路來產生隨負載電壓線性變化的閾值，從而改變功率管柵極 PWM控制信號的脈寬，從而實現精準的恒流控制。與傳統的LED驅動芯片相比，本文設計的芯片通過 FB負載反饋端，采樣負載電壓，通過芯片內部的閾值補償電流和斜率補償電路來控制負載輸出的電流。通過此改進能夠進一步提高負載電流的穩定性和精度，使負載電流的波動很小。
