PWM簡介
脈沖寬度調制（PWM），是英文“Pulse Width Modulation”的縮寫，簡稱脈寬調制，是利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術，廣泛應用在從測量、通信到功率控制與變換的許多領域中。
隨著電子技術的發展，出現了多種PWM技術，其中包括：相電壓控制PWM、脈寬PWM法、隨機PWM、SPWM法、線電壓控制PWM等。
PWM控制LED暗亮原理
對于控制LED燈有暗到亮或由亮到暗，采用的是脈寬PWM法。它是把每一脈沖寬度均相等的脈沖列作PWM波形，通過改變脈沖列的周期可以調頻，改變脈沖的寬度或占空比可以調壓，采用適當控制方法即可使電壓與頻率協調變化。可以通過調整PWM的周期、PWM的占空比而達到控制充電電流的目的。

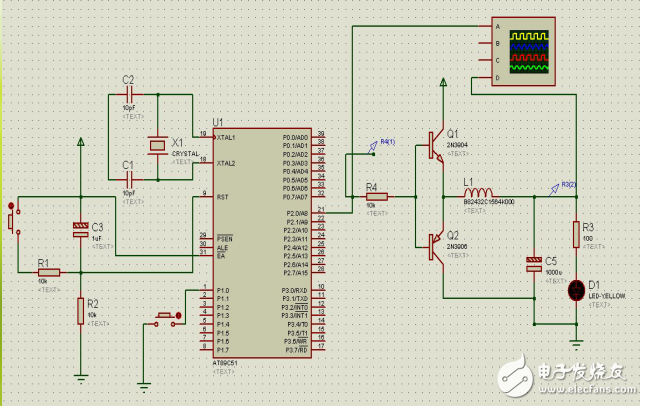

這次設計利用51單片機產生占空比可變的矩形波，當產生此矩形波的I/O口通過濾波電路再與LED燈相接后，由于輸出矩形波占空比不斷變化，那么一個周期內有一部分時間LED導通，一部分時間截止，從整體來看有一個平均電壓，PWM信號頻率很高的，我們無法通過肉眼來觀察到每一個周期LED燈亮滅的變化過程，所以只好通過平均電壓這樣一種方式來決定這個LED的亮的程度了。 隨著波形占空比不斷變化，LED燈也會有暗到亮再從亮到暗不斷變化。
