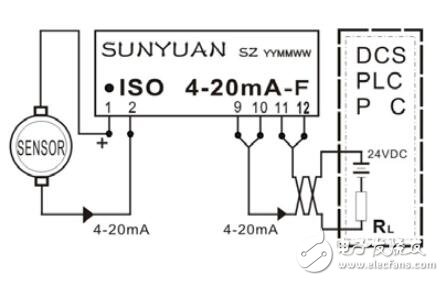

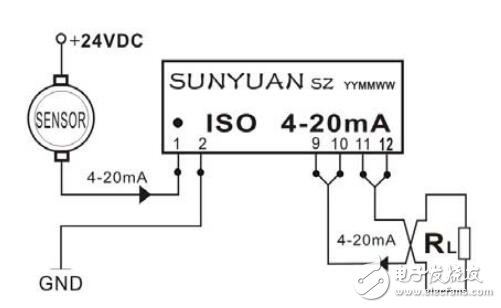

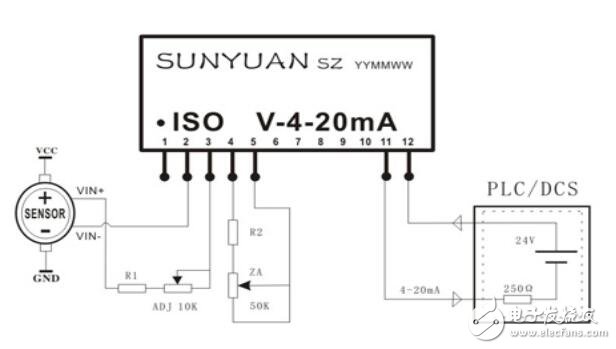

無源意為沒有源頭。在電子方面，無需能源（輔助電源）的器件稱為無源器件。ISO 系列無源型信號隔離放大器本身無需外接電源，其工作是依靠傳感器、PLC、DCS、FCS 等傳遞的信號中分出電能量來工作的。隔離放大器和隔離變送器的工作原理是首先將傳感器、儀器儀表、PLC 等發送與接收的標準信號或溫度、位移、頻率、轉速等專用信號通過半導體器件進行調制，再由光感或磁感器件進行隔離轉換變送，然后進行解調還原成精度、線性度一致的原有信號或變換成其它信號。工業現場傳感器與儀器儀表、PLC、等控制系統經常由于系統干擾、有源信號、無源信號、有源負載、無源負載的信號沖突和阻抗匹配問題而無法正常工作。正確選擇隔離放大器能有效解決這些問題。
