1、同軸線端口的設置
　　同軸線端口的設置比較常用，一般可以用HFSS中的waveport來設置。
　　Wave ports定義的表面一般為PEC，信號通過它進入和離開結構。它通常用在一些波導結構中，如波導，共面波導，同軸線等。Wave port一般設置在3D結構和邊界之間的PEC界面上，讓該結構和外部耦合。
　　利用HFSS設計一截至頻率為2G的同軸低通濾波器，圖1. （a）中給出了該濾波器的仿真模型，端口為同軸線，在端口設置中，只需選取同軸線的截面，畫一條由內導體指向外導體的積分線即可，如圖1.（b）所示，
　　
　　（a）仿真模型
　　

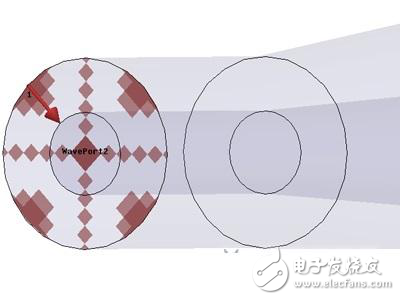

　　（b） 端口設置（局部放大圖）
　　

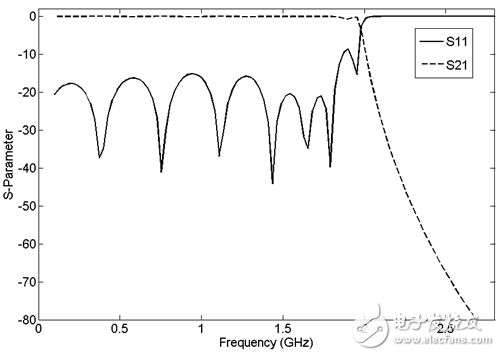

　　（c）仿真結果
　　圖1 同軸低通濾波器的端口設置及仿真結果
　　2、微帶線端口的設置
　　一般地，微帶結構的端口都用Lumped ports，Lumped ports 與傳統的Wave ports相似，但它可以在內部設置，且可以自定義阻抗值。Lumped ports直接在端口處計算S參數。下面給出兩個例子來說明Lumped port的設置。
　　（a）微帶CT濾波器
　　利用微帶開口環諧振器設計了一傳輸零點在高頻段的CT濾波器，中心頻率為3GHz，圖2.（a）給出了該濾波器的仿真模型，將連接饋線和接地面的矩形設置為端口，沿該矩形的軸線畫一條積分線即可，如圖2.（b）所示，其仿真和測試結果圖2.（c）所示，結果吻合良好。
　　（b）微帶雙頻濾波器
　　利用SIR設計了一雙頻濾波器，兩頻率分別在2.45GHz和5.8GHz，與上面CT濾波器端口設置方法一樣，圖3給出濾波器的模型、端口設置及仿真測試結果，測試結果與仿真結果吻合很好。
