匹配電阻位置的變化對信號波形的影響

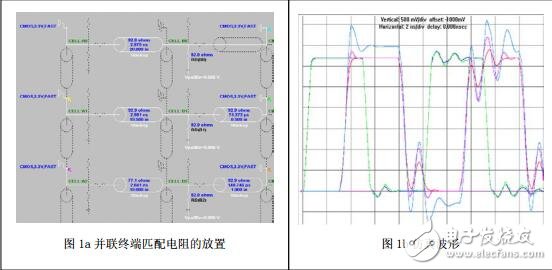

3.1 并聯終端匹配情況－匹配電阻位于接收端之前如圖 1a 所示。
我們構建了三組終端匹配的結構。第一組結構中終端匹配電阻直接與接收器相連（理想狀態，圖 1a 上）；第二組結構中終端匹配電阻位于距離終端 0.5in.處（圖 1a 中），即有 0.5in.的傳輸線沒有被匹配；第三組結構中終端匹配電阻位于終端 1in.處（圖 1a 下）。驅動器和接收器模型選用 Hyperlynx7.0 自帶的簡易 IBIS 模型：CMOS，3.3V，FAST （該模型驅動波形的上升時間約為 1.5ns）。傳輸線特征阻抗為 92.9 歐姆，傳輸線總長為 20in. （約為 0.5m 左右），總的延遲時間為 2.975ns，線寬為 6mil。驅動信號的頻率為 100MHZ，
