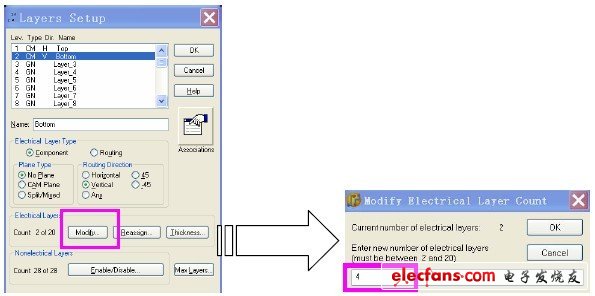

產品設計越來越趨向小型化，功能多樣化，并對 SI，EMC 設計要求更為苛刻（如產品需認證SISPR16 CALSS B），根據單板的電源、地的種類、信號密度、板級工作頻率、有特殊布線要求的信號數量，適當增加地平面是PCB 的EMC 設計的殺手锏之一。單面板，雙面板已不能夠滿足復雜PCB 的設計要求，本文以四層板舉例，講述四層板的設置和相關的一些設計技巧，文中的有些觀點，建議因?yàn)樗接邢蓿e(cuò)誤之處在所難免，還望大家不斷批評、指正。
?
