基于DSP的軟件鎖相環的實現
針對傳統鎖相環存在硬件電路復雜、易受外界環境干擾及鎖相精度不高 等問題，介紹了一種基于數字處理器TMS320F2812 實現對電網電壓軟件鎖相功能的設 計方案，并給出了過零檢測電路和部分軟件設計流程圖。通過實驗證明，軟件鎖相環能 夠?qū)耙欢l率范圍內的諧波電壓實現準確的相位鎖定，由于軟件鎖相環功能主 要由DSP完成，簡化了硬件電路，具有更強的抗干擾能力和實際應用效果。
工作流程

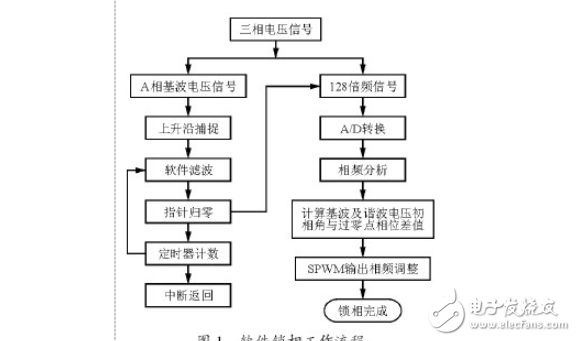

基于DSP的軟件鎖相環設計此方案的基本思路是通過采樣電壓過零點獲取同步信號，采用DSP 內部定時器的循環計數產生同步信號來實現壓控振蕩器和分頻器的功能，即通過改變定時器的周期或最大循環計數值的方法來改變同步信號的頻率和相位，同時對電壓進行A/D 轉換及數據處理，得出基波及諧波電壓的相位與頻率，調整SPWM 正弦表格指針地址完成對基波及諧波電壓的鎖相功能，其工作流程如圖1 所示。
