1 MAX1200的特點功能
　　新型ADC正在朝著低功耗、高速、高分辨率的方向發展，新型流水線結構正是實現高速低功耗ADC的有效方法。而MAX1200則是采用這一新技術的高速、高精度、低功耗ADC的代表。
　　MAX1200是一種16位、采樣率可達1Msps的單片集成模數轉換器，其內部的CMOS積分電路采用全差分多級流水線結構，它具有快速的數字誤差校正和自校準功能，能保證在全采樣率時具有16位的線性度和91dB的非雜散動態范圍（SFDR），以及良好的信噪比（SNR）和諧波失真（THD）特性。MAX1200主要應用于高分辨率圖象系統、掃描儀、數字通訊、檢測儀表和數據接收等領域；其主要技術特點如下：
　　●采用單電源＋5V供電；
　　●采用±VREF差分輸入，正向參考電壓RFPF由外部＋4．906V電壓基準提供，負向參考電壓RFNF接至模擬地；
　　●在輸入信號為100kHz時，其信噪比為87dB；
　　●在輸入信號為100kHz時的非雜散動態范圍為91dB；
　　●在1Msps速率和＋5V供電時，其器件功耗為273mW；
　　●具有±0．5LSB的差分非線性誤差；
　　●采用三態、二進制補碼輸出；
　　●具有快速、可控自校準功能；

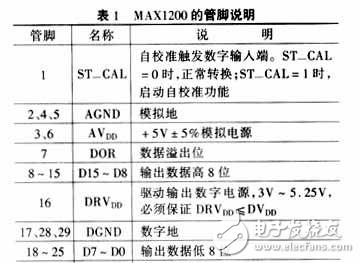

　　●采用44腳MQFP封裝，表1為其功能說明。
　　2 工作原理
　　流水線型（pipeline）ADC又稱為子區式ADC，它由級聯的若干級電路組成，每一級包括一個采樣／保持放大器、一個低分辨率的ADC和DAC以及一個求和電路，其中求和電路還包括可提供增益的級間放大器。其快速精確的n位轉換器是由分為兩段以上的子區（流水線）來完成。每級電路的采樣／保持器對輸入信號取樣后先由一個m位分辨率的粗A／D轉換器來對輸入進行量化，接著用一個至少n位精度的乘積型數模轉換器（MDAC）來產生一個對應于量化結果的模擬電平并送至求和電路，然后由求和電路從輸入信號中減掉此模擬電平，并將差值精確放大到某一固定增益后送交下一級電路進行處理。經過這樣各級的處理后，再由一個較高精度的K位細A／D轉換器對殘余信號進行轉換。最后將上述各級粗、細A／D的輸出組合起來以構成高精度的n位輸出。應當注意的是：這些操作必須滿足以下不等式以便糾正重疊錯誤：
　　l m＋k＞n

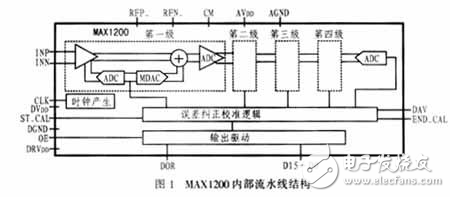

　　其中，l為級數，m為各級中ADC的粗分辨率，k為精細ADC的細分辨率，而n則是流水線ADC的總分辨率。圖1所示為MAX1200的4級流水線ADC的原理圖及每級的內部結構圖，其中m＝8，l＝4，n＝16。由于采用的開關電容流水線結構中存在著開關電容之間的失配問題，所以整個電路的精度由校正和校準邏輯來控制。流水線結構的4個采樣過程在輸入信號被采樣和數據輸出到D51－D0之間將引入一個等待時間，也就是流水線延遲。但是在連續采樣的情況下可以獲得連續的輸出。圖2所示為其數據輸出時序圖。
　　
　　
　　3 MAX1200與DSP的接口電路
　　美國TI公司的DSP芯片TMS320F206（以下簡稱F206）是一種低價格、高性能的16位定點DSP，可廣泛應用于圖形圖像處理、語音處理、儀器儀表、通信、多媒體及軍事等領域。它運算速度快（可達40MIPS），功能強，其源代碼為’C1x、’C2x兼容，同時與’C5x向上兼容，而其片內外設也向TMS320C5x靠攏。TMS320F206內部采用程序和數據分開的哈佛結構，它具有專門的硬件乘法器。該芯片采用四級流水線操作，可提供特殊的DSP指令，并可快速實現各種處理算法。圖3為MAX1200的外圍電路與TMS320F206的接口連接。
