發視頻資料介紹
LED顯示以其使用方便，價格低廉等優點而得到廣泛應用。它的顯示接口按驅動方式可分為靜態顯示和動態顯示兩種。靜態顯示雖然亮度高，無閃動，但具有功耗大，占1/0口多，成本高等缺點。在1/0口緊張的情況下大多采用動態顯示方式。目前，市場上有許多專用的動態顯示接口芯片可供選擇。但是，這些芯片價格普遍較高，而不適合在廉價系統中應用。有些專用芯片（如MC14489）采用硬件譯碼方式，顯示的信息量有限，難以滿足各種要求，影響了它的應用。
在此介紹一種價格低廉，效果良好的LED動態顯示電路，通過軟件譯碼，串行顯示方式，節省大量I /0線，不僅能顯示數字，而日可以顯示大部分英文字母。
1.2 ?74HC595的介紹

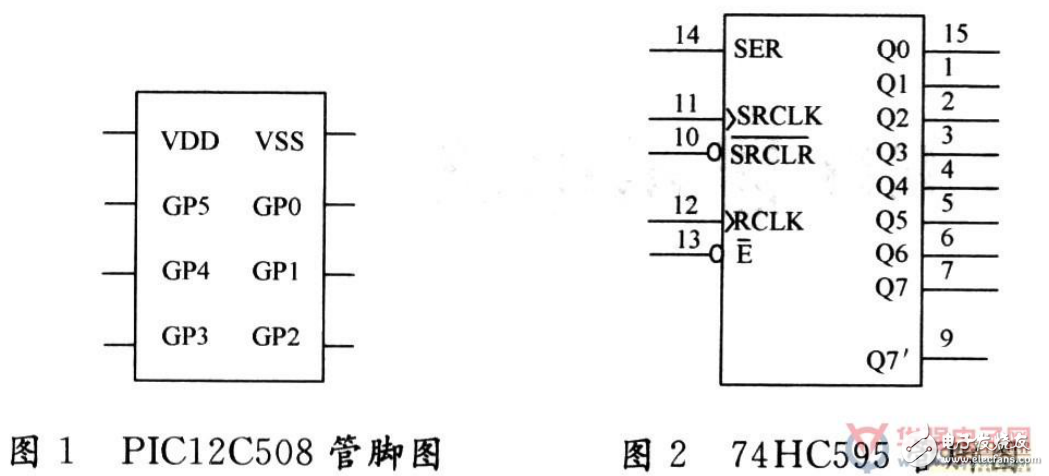

74HC595具有8位移位寄存器，1個存儲器和三態輸出功能。移位寄存器為串行輸入，8位并行（或串行）輸出。移位寄存器和存儲器分別是時鐘、數據在SR-CLK上升沿的輸入并移位：oo一Q1 -*Q2一…一Q7，在RCLK上升沿進入存儲寄存器。當E為低電平時，存儲寄存器的數據輸出到總線。74HC595引腳圖（見圖2）功能如下：
